目前是大(dà)衆汽車：VW50097金(jīn)屬鑄件孔隙度，VW011 05-1電焊鋼闆焊接熔深等， 兵器工(gōng)業：WJ643槍彈用(yòng)覆銅鋼片 特種行業：CBT 3694現(xiàn)場金(jīn)相複型檢驗方法 熱電行業：DLT 884火電廠(chǎng)金(jīn)相檢驗與評定技術導則 燃機行業：GB3508内燃機鑄造鋁活塞金(jīn)相檢驗标準等指定設備生産供應商，采用(yòng)設備，檢測工(gōng)藝，執行标準均得到(dào)廣泛認可。

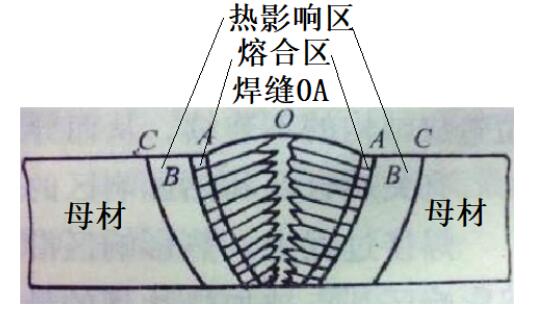

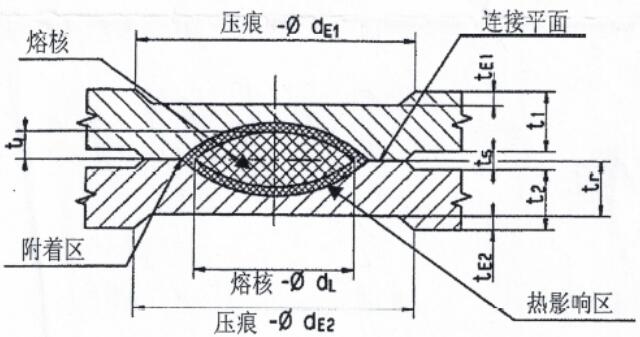

相同材料、不同材料通過焊接連接在一起的情況越來(lái)越廣泛的使用(yòng)于各種領域，母材和(hé)焊縫之間區(qū)域的微觀組織形貌稱爲焊接熔深，焊接産品的綜合機械性能(néng)、力學性能(néng)等、失效等和(hé)焊接熔深尺寸和(hé)質量有很(hěn)大(dà)的關系。

一、取樣（切割機）：     采用(yòng)金(jīn)相試樣切割機切割下(xià)包含待檢測部位的試樣

二、鑲嵌（金(jīn)相試樣鑲嵌機或者冷鑲嵌）：     對(duì)于微小(xiǎo)試樣，超薄試樣等，爲了(le)保護焊接區(qū)域的穩定和(hé)可靠性，避免制樣過程中造成的變形和(hé)沖擊，通過鑲嵌固化的方式，獲得标準規格的尺寸，如Φ30x15mm，并使得後續的手持，或者自(zì)動磨抛稱爲可能(néng)。
鑲嵌分爲熱鑲嵌和(hé)冷鑲嵌的方式：
1、熱鑲嵌：利用(yòng)金(jīn)相試樣鑲嵌機加熱加壓的方式，使得試樣在樹脂中固化，時(shí)間短無污染，固化強度高(gāo)；
2、冷鑲嵌：鑲嵌粉和(hé)固化劑共同融合在模具或者夾具中，凝固後獲得固化的試樣，特别适合不能(néng)加熱加壓的材料，或者是需要控制方向，分析特定部位的試樣。
三、研磨、預磨、抛光等：抛光機及磨抛機等：
研磨：表面質量特别差的，采用(yòng)砂輪機，砂輪片，砂輪盤等進行粗處理(lǐ)，
預磨：采用(yòng)粗細不同目數砂紙(zhǐ)，分别進行粗磨、精磨等處理(lǐ)，
抛光：采用(yòng)抛光織物（帶膠抛光絲絨，精抛絨等）+金(jīn)剛石噴霧抛光劑等進行粗抛和(hé)精抛工(gōng)作(zuò)，

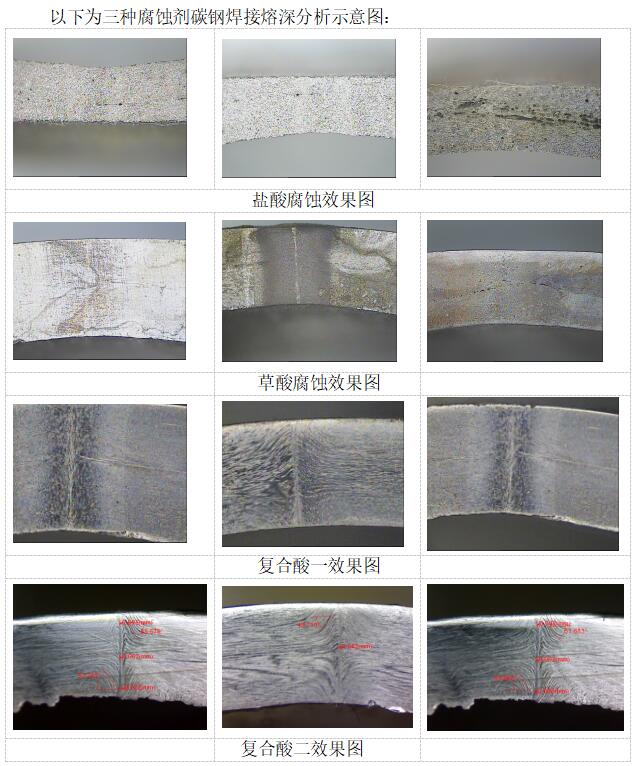

四、腐蝕：   爲了(le)焊接區(qū)域各部分有明(míng)顯的顯示，多數熔深要進行腐蝕處理(lǐ)，從(cóng)而使得熔深的部位凸顯出來(lái)；

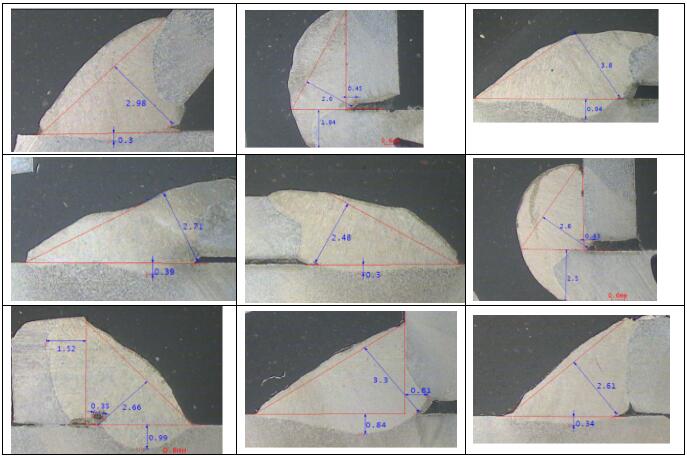

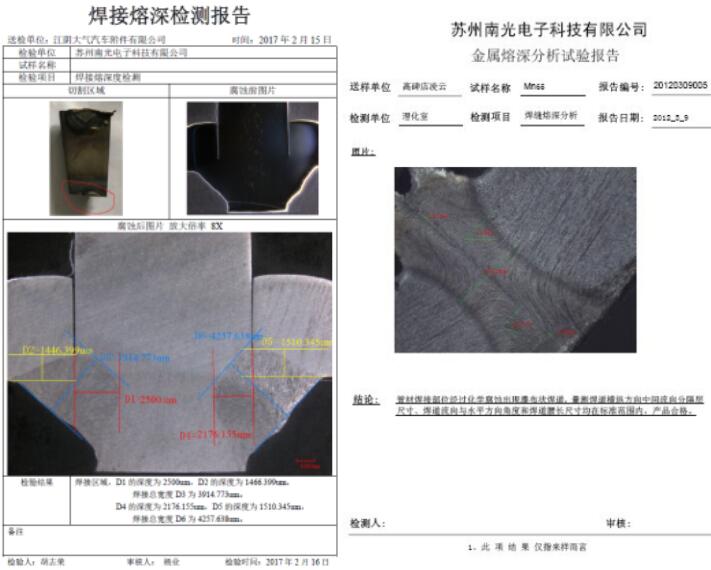

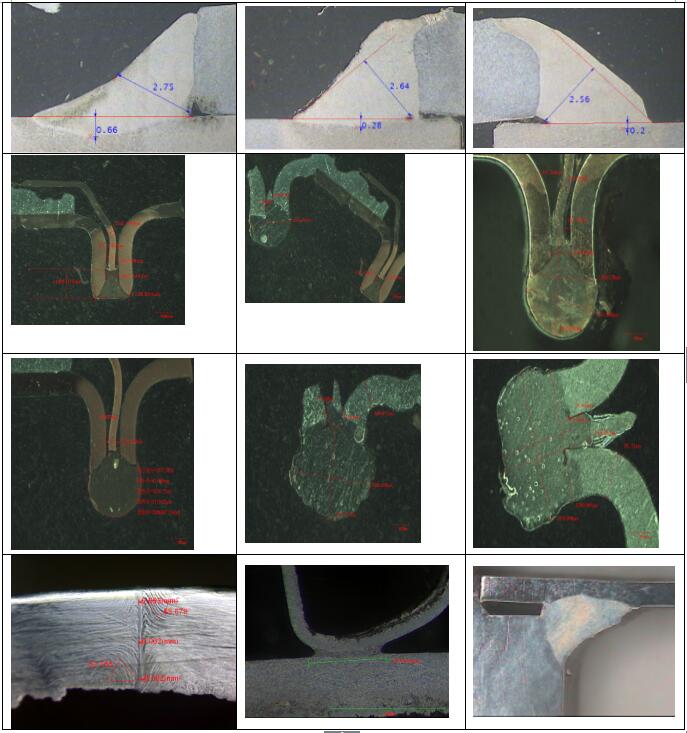

五、焊接熔深顯微鏡的選擇，觀察和(hé)分析： 根據熔深區(qū)域的形貌尺寸，選擇合适倍率的顯微鏡，進行觀察，圖像輸出，熔深分析等，并實現(xiàn)熔深分析報(bào)告的輸出；

具體詳情請(qǐng)咨詢：   0512-85187300   13338661199
