本設備使用瀝青路面用纖維的：執行标準：JT/T 533-2020
①、木質纖維含量檢驗，适用木質纖維
按照标準選取合适的試樣，浸濕攪拌 (分散器) ，然後通過赫茲伯格 (herzberg) 染色劑 染色後，進行檢測：一般要求檢測 5 個試樣，每個試樣檢測 5 個以上的位置，
②、纖維長度和直徑檢驗，适用：聚合物纖維，束狀礦物纖維，絮狀礦物纖維，部分木質纖 維，聚酯纖維，聚丙烯纖維，聚酰胺纖維等；
木質纖維同上染色，
聚合物纖維：不同位置大約取 250 根纖維,浸濕分散後放置在三個載玻片上，制作成 3 個 試樣，
束狀礦物纖維：不同位置取 5g 試樣，高溫燒蝕 30 分鐘，去除浸潤劑，冷卻後同上制作成 3 個試樣；
試樣放置顯微鏡下，成像，通過軟件分别進行長度和寬度 (即直徑) 的測量，并輸出數據 和報告；
纖維的平均長度 纖維長度偏差率 纖維平均直徑 纖維直徑偏差率
③、橫截面發測定纖維直徑，等，适用：聚合物纖維，如聚丙烯腈纖維等；
針對束狀長纖維的檢測，選擇合适的不同位置的纖維，通過蘇州南光公司定制夾具固 定，通過 NK-L 冷鑲嵌套鑲嵌固化，然後金相預磨抛光後，放置顯微鏡下進行成像及數據分 析測量，并輸出圖文報告等；
纖維的當量直徑 纖維的平均直徑 纖維直徑偏差率

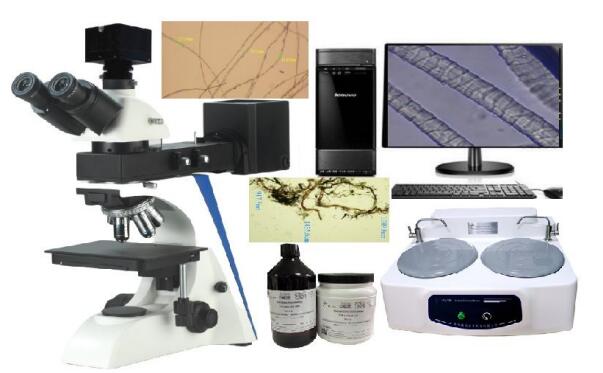

該纖維檢測儀:采用先進的計算機數字圖像處理技術，精确、快捷的完成纖維圓形截面 細絲或纖維的直徑測量、纖維的細度測量和協纖維長度及含量比例等測量。參考标準：瀝青 路面用纖維的：執行标準：JT/T 533-2020；
系 統 特 點 ：
1)、測量速度快：充分利用計算機的高速數字圖像處理及數值計算功能，每個樣品從開始測量到完成報表輸出，隻需要傳統投影儀測量的 1/2 到 1/3 時間。
2)、操作方便：直接在顯示器的屏幕上顯示纖維圖像，實時測量，并能對圖像進行實時調整， 直徑測量符合國家标準 GB10685-89 羊毛纖維直徑試驗方法－－－一投影顯微鏡法的規 定。
3)、測量精度高：采用高精度細度測量算法，測量範圍 0.5-200 μm，測量平均重複精度優 于 0.05 μm。
4)、聚焦狀态實時提示：确保每次測量都對聚焦清晰的圖像完成，消除由于聚焦引入 的測量誤差。
5)、測量結果的客觀性：測量及統計分析完全由計算機自動完成，消除主觀人爲因素的幹擾。
6)、回歸函數：系統中所帶根據大量實用數據建立的回歸函數，能自動修正平面标尺和立體 纖維之間在不同直徑區間的偏差率。
7)、自動調節：通過對标準毛條的測量和軟件的自動調節功能，能自動修正系統的總體偏差。
配置表及技術參數：
規格參數：
1) 、光學系統：無限遠色差校正光學系統
2) 、放大倍數範圍：50×~500×
3) 、 目鏡：10X 大視野、高眼點平場目鏡，視場數Φ22mm
4) 、無限遠平場消色差物鏡：
5×／0.11/ W.D=12.10mm, 10×／0.25/ W.D=4.75mm,
20×／0.40/ W.D=8.35mm, 50×／0.65/ W.D=3.90mm，
5) 、觀察筒：鉸鏈式三目觀察筒，30°傾斜，瞳距調節 48 mm~76mm，兩檔轉換：100%觀察；20%觀察，同時 80%攝影
6) 、轉換器： 内傾式内定位五孔轉換器
7) 、調焦裝置：粗微同軸調焦，粗調帶松緊調節，并有調焦上限位裝置
8) 、載物台：機械移動載物台，平台快降裝置，使觀察距離增加 50mm， 機械移動載物台，金屬載物闆 200x150mm
9) 、聚光鏡：N.A.1.25 阿貝聚光鏡，帶可變光欄
10) 、反射照明系統：5W LED 照明，視場光欄，中心可調 透射照明系統：5W LED 照明，視場光欄，帶聚光鏡
11) 、偏光裝置：起偏器，檢偏器； 12)、标準 C 型接口，
13) 、耗材：纖維切片 2 隻，刀片一盒，載玻片一盒，蓋玻片一盒等，

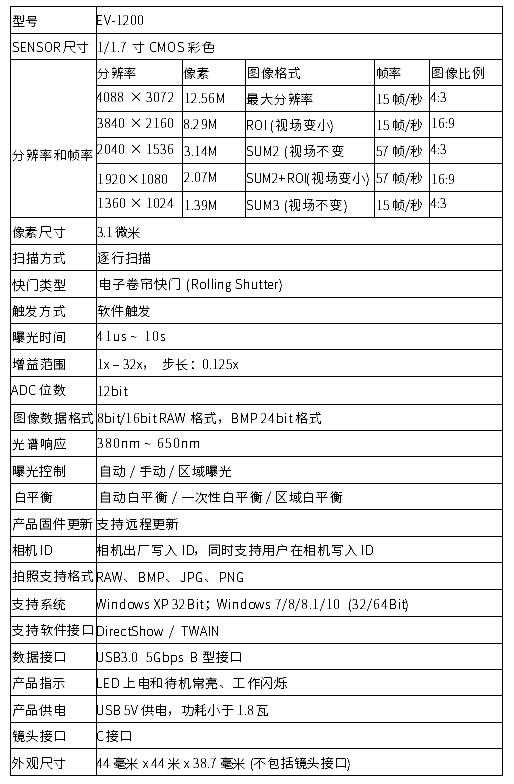

14)、EV-1200 彩色高級高速數碼攝像系統：USB3.0 接口，1200 萬像素
15)、NK-200 纖維分析軟件：
① 、纖維直徑、長度、變異系數等測量，
② 、纖維數量統計，細度測量，
③ 、成份分析：數量成分分析，重量成分分析，
16)、聯想 i3 處理器/4G 内存/500G 硬盤/7200 轉/聯想 21.5 寸高清寬屏；
17) 、NK-L-L 型冷鑲嵌套：
配置：
鑲嵌粉：1KG， 固化劑：1000ml，
模具：3 隻， 夾具：100 隻
攪拌杯：100 隻， 攪拌棒：100 隻，
特點：無需設備，鑲嵌速度塊，無氣味，
環保，無氣泡等，
18)、PG-2E 金相試樣抛光機：雙頭雙速台式，
主要參數：
磨抛盤直徑：雙盤 230mm
抛盤轉速：450r/min 600r/min，
電 動 機： YCG8024 、370W220V
外形尺寸：750mm×700mm×300mm,
重量：45KG
19)、輔材：化學試劑，化學器皿，吹風機，載玻片蓋玻片，分散器，冷鑲嵌，冷鑲嵌模具， 夾具，攪拌棒攪拌杯，脫模劑，浸潤劑，烘箱，坩埚， 電爐等等；
20) 、耗材：成型水砂紙：300 張 帶膠抛光絲絨：20 張
金剛石噴霧抛光劑：3 罐 化學器皿：一套
化學試劑：1 瓶 吹風機：1 隻， 等
