本分析儀執行标準：GB/T 18251—2019聚烯烴管材﹑管件和混配料中顔料或炭黑分散度的測定；

本分析儀适用聚烯烴管材、管件和混配料中顔料或炭黑粒子和粒團的尺寸和分散度的測定。測定炭黑時，适用于炭黑質量分數小于3%的聚烯烴管材、管件和混配料。

原理：從管材、管件或粒料上取少量樣品壓在顯微鏡載玻片之間加熱壓縮制備試樣，也可以使用切片機切片制備試樣。

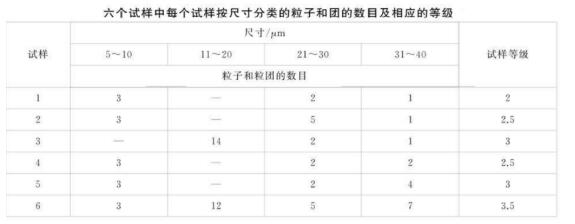

在顯微鏡下觀察試樣,測定粒子和粒團的尺寸,并與試樣分級表相比确定等級粒子或粒團的分散尺寸等級由六個試樣等級的平均值來确定。

若需要分散的表觀等級,通過與顯微照片的對比來确定。

炭黑分散度分析儀組成：

   用刀片從試樣不同表面位置取下6份0.2±0.1mg試樣，放置在載玻片；

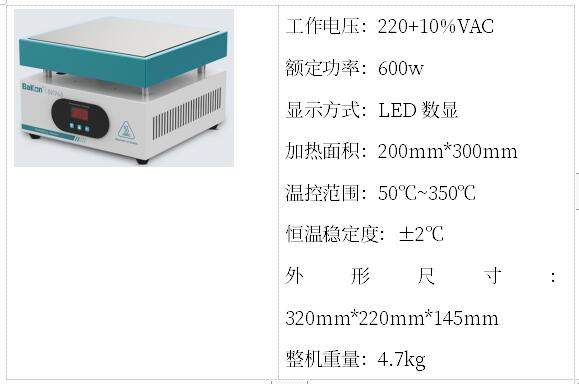

1、恒溫加熱台：把夾有試樣的載玻片放置在溫度控制在150 ℃~210 ℃的加熱闆或其他加熱裝置上，使用壓具或重物壓成均勻厚度的20±10um薄膜試樣。

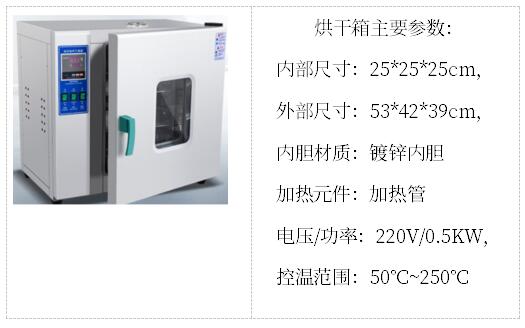

2、烘幹箱：用彈簧夾夾住兩個載玻片。将夾好的載玻片放置在烘箱中,保持烘箱溫度在150 ℃～210 ℃,放置至少10 min,直到每個試樣的厚度達到規定的要求。測定顔料分散時的試樣厚度爲(60土20)um,測定炭黑分散時的試樣厚度(20士10)um。

3、切片機（選配）耗材等（選配）

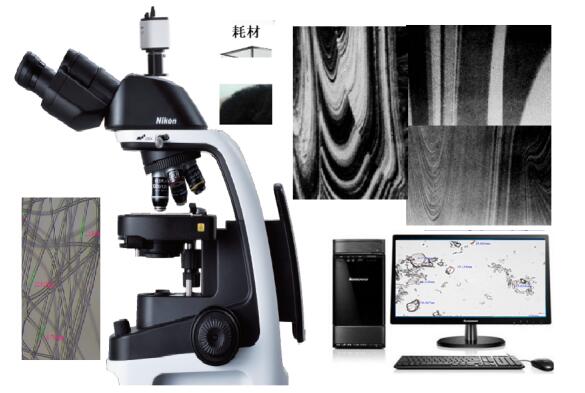

4、炭黑分散度分析儀主體：

配置表及技術參數：執行标準：GB/T18251—2019，

1）、光學系統：CFI無限遠光學補正系統，尼康革命性CFI光學系統在視野内提供了清晰銳利的圖像。

2）、載物台：雙層高硬度平台，台面尺寸127× 182mm，平台行程76mm（X）× 30mm（Y）,采用高效同步帶傳動、無伸出式結構，有效避免齒條劃傷及常見的鋼絲傳動打  滑問題。平台标尺具有手輪指示，方便學生正确選用X及Y向移動手輪。

3）、調焦機構：同軸粗微調機構，兩側均具有粗微調機構，使用快速、便捷，微調格值0.002mm，微動行程每圈0.2mm，調焦範圍向上2mm，向下13mm；帶有粗調随時上限位裝置，随時定位焦面，方便快速找片。粗調旋鈕可以進行張力調節，到達限位位置後繼續旋轉粗調機器能夠實現自動卸力，避免機械損傷。

4）、限位結構：根據客戶需求可任意設置上限位定位焦面，用于快速更快切片，提升閱片效率，限位裝置至于粗動手輪前側，可根據客戶習慣進行左右互換，避免鏡身中置，操作不便。

5）、聚光鏡：阿貝式聚光鏡(N.A 1.25)，使用彩色聚光鏡光欄指示标貼，标貼指示顔色與物鏡倍率色環相對應，結合外凸式結構，方便在教學中學生快速找到不同物鏡時光欄對應的正确位置，解決以往使用不便的問題。固定的聚光鏡安裝方式，可以保證聚光鏡始終在正确工作位置，有效避免學生誤操，保證較佳成像效果。

6）、照明系統：60000小時超長壽命LED光源，采用複眼照明系統，照明舒适均勻。

7）、雙目觀察筒：360°可旋轉鉸鏈式雙目頭，可根據不同使用者身高調節眼點高度30°傾斜，瞳距調節範圍50-75mm,眼點高度≥370 mm，支持視場數≥20。

8）、目鏡：10X大視場目鏡，屈光度可調接，視場數20mm，觀察舒适高效。

9）、物鏡轉盤：内傾式4孔物鏡轉盤，内傾式結構便于放置标本等操作。與機身連接處做獨特的防塵設計，有效避免灰塵進入光路，提升使用壽命。

10）、物鏡：平場消色差物鏡

4X（N.A.≥0.1 W.D≥25）

10X（N.A.≥0.25 W.D≥6.7）

40X（N.A.≥0.65 W.D≥0.6）

100X油（N.A.≥1.25 W.D≥0.14）

尼康EI全新開發的CFI BE2系列平場物鏡可提供同檔次顯微鏡更高質量的圖像平整性、與色彩還原性。在各個倍率下均額取得清晰明亮的圖像。

11）、防黴裝置：雙目觀察筒、目鏡、物鏡等光學部件都采用尼康獨特的防黴技術做了防黴處理，有效保證顯微鏡在溫濕環境下的正常使用。

12）、光源開關:前置的光源開關及調光手輪，配合光源狀态指示燈，使用明了便捷，同時老師可以根據指示燈顔色了解學生顯微鏡的狀态，指導學生進行操作。具有休眠按鈕，在不關閉整體電源的情況下關閉照明光源，節能環保。

13）、機身結構：背部尼康首創的翼狀背闆設計，配合進口電源适配器，使其既可當做電源的收納盒也可當做繞線架使用,完美避免教室内部電源線淩亂的問題。采用進口的尼康專利抗震底腳，有效過濾環境的震波，保證高倍觀察穩定性。

14）、安全鎖：防止顯微鏡失竊 帶有安全鎖，方便管理。

15）、标準C型接口，

16）、耗材：纖維切片2隻，刀片一盒，載玻片一盒，蓋玻片一盒等，

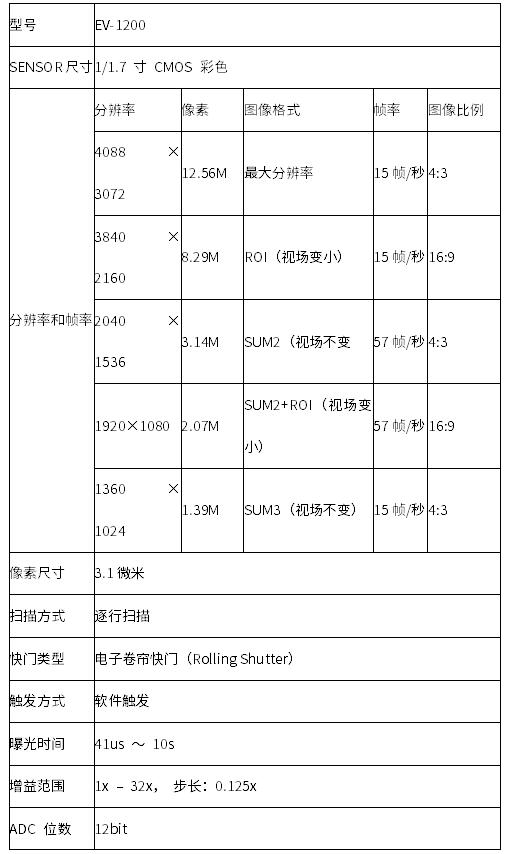

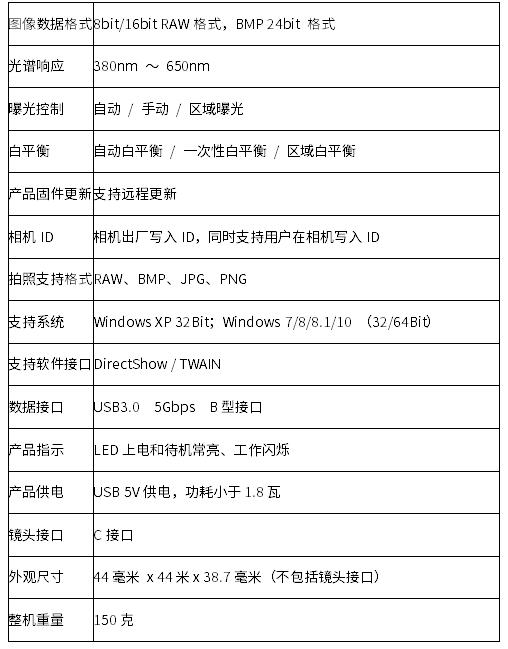

17）、EV-1200彩色高級高速數碼攝像系統：USB3.0接口，1200萬像素

18）、NK-200炭黑分散度分析儀：滿足炭黑分散度測量，

①、圖像處理、編輯及圖文報告功能：

包括：自由選擇圖像區域，增加網格線，疊加比例尺，插入文本标注，插入箭頭标注，圖像放大縮小，按照規定格式的切片圖文報告，并輸出。

②、測量功能：纖維長度測量，寬度測量，折線測量，三點測角度，四點測角度，矩形測量，兩點畫圓，三點畫圓，知圓心半徑畫圓，弧度測量，三角形多邊形測量，三角形多邊形與外接圓測量，纖維變異，圓度，異型率等。

③、定倍打印功能：定标，标尺選擇，文本大小顔色選擇，線條顔色樣式選擇，測量結果标注，彩色設備選擇，中英文選擇，公英制選擇。定倍圖像縮放，定倍圖像對比，定倍圖像打印，

19）、液晶正屏電腦i3處理器/4G内存/500G硬盤/7200轉/聯想21.5寸寬屏；
