硬化層深度如何檢測？硬化層深度檢測标準标準又是什麽？硬化層檢測儀廠家蘇州南光專業從事硬度計行業17年，今天就來介紹一下硬度及硬化層檢測儀。

爲了提高材料的綜合機械性能，越來越多的材料進行各種熱處理方式，其中很多的熱處理材料表面和内部的硬度是不一緻的；需要保持表面較高的硬度值，以便提高耐磨性，壽命和疲勞損壞的可能性；同時要求芯部有相對較低的漸變的硬度數值，以便有較好的任性、綜合機械性能等；

做好這些檢測就必須有硬度及硬化層檢測儀，

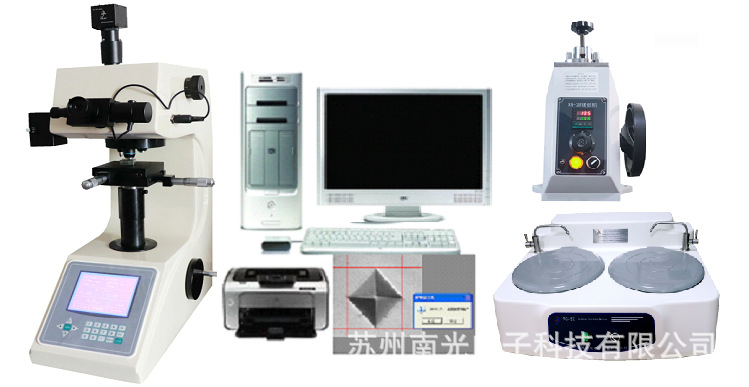

該設備包含：制樣設備，硬度計硬化層分析儀主體等；

配置：

①、XQ-2B金相試樣鑲嵌機，

②、PG-2E雙頭雙速台式抛光機，

③、DHV-1000Z自動轉塔數顯顯微維氏硬度計，

④、NK光電圖像接口，

⑤、EV-500：500萬像素數碼攝像頭，

⑥、NK-201硬度分析軟件，

⑦、液晶正屏電腦i3處理器/4G内存/500G硬盤/7200轉/戴爾21.5寸寬屏，

滿足表面及芯部硬度檢測，滿足硬度曲線的制作和硬度分析報告制作和輸出。及硬化層深度的測量。

DHV-1000Z-CCD型圖像自動測量自動轉塔數顯顯微硬度計是電腦微機自動測量系統與硬度計相結合，通過CCD攝像接口将顯微維氏硬度計和計算機相連，整個測試過程通過鍵盤和鼠标的簡單操作即可完成，測量精度高，減少人爲誤差和避免操作者視覺疲勞，能滿足各種顯微硬度測出要求，具有先進水平的硬度試驗機。

主要特點 ：

1)、産品機身部分由澆鑄工藝一次成型，并經過了長時間的時效處理。相對于拼闆工藝，長期使用形變量極小，并可有效适應各種惡劣的環境；

2）、汽車烤漆，漆質檔次高，抗劃傷能力強，使用多年依然光亮如新；

3）、蝸輪蝸杆升降系統極大的提高穩定性以及精度，測試完成後不用再次對焦；

4）、高級光學工程師設計的光學系統不僅圖像清晰，還可作爲簡單的顯微鏡使用，亮度可調，視覺舒服，長時間操作不容易疲勞；

5）、采用高分辨率的測量和觀察物鏡，結合内置了長度編碼器的高清數字測量目鏡，實現了壓痕對角線的一鍵測量，擺脫了讀取過程中手動輸入的誤差和煩惱；

6）、精度符合GB/T4340.2 ISO6507-2 和美國ASTM E384。

7）、采用500萬像素高分辨圖像裝置，将壓痕清晰的顯示在電腦屏幕上。
8）、通過軟件對信号轉換，自動測量出試驗壓痕的硬度值。
9）、可進行定點和連續測試過程繪制出深度與梯度曲線圖示。
10）、硬度值可以進行多種形式的自動轉換。

11）、軟件能對圖像可以進行對比度，光亮度等的調節，對圖像文件、數據文件、可以分别打開、存儲，打印等處理，能随時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印，方便規範硬度檢測的生成和傳輸，

主要技術參數：

1）.測量範圍:5-5000HV

2）.試驗力

0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807N

（10、25、50、100、200、300、500、1000gf)

3）.光學測量系統

物鏡：10×，40×；

總放大倍數：100×，400×；

測量範圍：200μm；

分度值：0.025μm

4）.XY坐标試台

尺寸：100×100mm

行程：25×25mm

分度值：0.01mm

5）.外觀尺寸及電源

外形尺寸：530*290*490mm

試樣允許最大高度：120mm

壓頭中心至機壁距離：110mm

電源：AC220V/50Hz；

重量：40Kg

6）、附件：XY座标試台、細軸試台、薄片試台、小平口鉗試台：各1個；

大V型塊、小V型塊：各1個；金剛石四棱錐壓頭：1隻；

标準顯微維氏硬度塊：2塊。

     光電接口，攝像系統，硬度分析軟件，電腦及打印機

7）、XQ-2B金相試樣鑲嵌機：

試樣壓制規格：Φ30×15mm      溫控範圍：0-300℃定時範圍：0-30min

整機功率：800W                輸入電源：單相AC 220V，50Hz

外型尺寸：400mm×290mm×400mm    淨重：33kg

8）、PG-2E雙盤金相試樣抛光機：

   主要參數：

磨抛盤直徑：雙盤230mm,      抛盤轉速：450r/min 600r/min，

電 動 機： YCG8024、370W220V外形尺寸：750mm×700mm×300mm,

重量：45KG                  一端用成型水砂紙進行粗細磨，

一端采用帶膠抛光絲絨+金剛石噴霧抛光劑進行精細抛光；

自來水冷卻、有進出水口、冷卻充分，

9）耗材：

成型水砂紙180-800目：150張， 成型水砂紙1000-2000目：150張

帶膠抛光絲絨Φ220mm：20張，   金剛石噴霧抛光劑 W2.5：3罐

化學器皿等：1批               吹風機：1隻，

附：NK-201硬度分析軟件功能：

1、滿足每次加載荷和每次讀取壓痕的逐次實驗，也可以作連續加載後連續讀取壓痕的連續試驗（加配自動平台及控制系統），

2、可在顯示器上直接觀察測量壓痕，用鼠标測量精确度高。

3、可以方便的設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。

4、可以實現單點測量可随機測量多點、統計測量數據，

5、可以方便計算硬化層深度，并做統計，輸出報告，

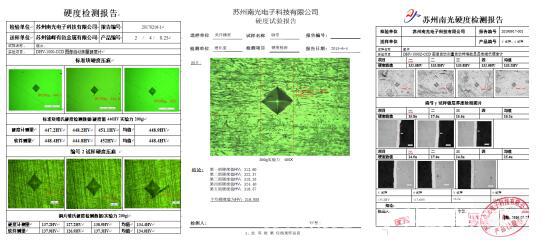

6、方便測量硬化層各點硬度，并能制作硬度曲線，輸出硬度檢測報告等。

7、方便快捷，精度高，同一性好。

測量方法：

檢測方法一：進行“HV四點測量”：

檢測方法二：進行“HV坐标測量”：

檢測方法三：HV自動測量

硬化層深度測量

獲得硬度随深度變化的曲線，了解到延垂直于表面的方向硬度變化的情況

1.先進行硬化層測量前參數設置

2.開始測量流量，拍照，獲得第一點硬度照片

3、在硬度計找到第二點，再拍照，獲得第二點硬度照片

4、依次完成第三點第四點第五點的測量

具體詳情請咨詢客服，本産品提供上門安裝，免費培訓，一站式服務，歡迎經銷商長期合作，歡迎客戶咨詢！
