陶瓷及玻璃的斷裂韌性檢測

陶瓷及玻璃的斷裂韌性是指的阻止宏觀裂紋失穩擴展能力的數據；

斷裂韌性是試樣或構件中有裂紋或類裂紋缺陷情形下發生以其爲起點的不再随着載荷增加而快速斷裂，即發生所謂不穩定斷裂時，材料顯示的阻抗值。這樣的斷裂韌性值，可用能量釋放率g、應力強度因子K、裂紋尖端張開位移CTOD和J積分等描述裂紋尖端的力學狀态的單一參量表示。

定義：

斷裂韌性表征材料阻止裂紋擴展的能力，是度量材料的韌性好壞的一個定量指标。在加載速度和溫度一定的條件下，對某種材料而言它是一個常數，它和裂紋本身的大小、形狀及外加應力大小無關，是材料固有的特性，隻與材料本身、熱處理及加工工藝有關。當裂紋尺寸一定時，材料的斷裂韌性值愈大，其裂紋失穩擴展所需的臨界應力就愈大；當給定外力時，若材料的斷裂韌性值愈高，其裂紋達到失穩擴展時的臨界尺寸就愈大。它是應力強度因子的臨界值。常用斷裂前物體吸收的能量或外界對物體所作的功表示。例如應力-應變曲線下的面積。韌性材料因具有大的斷裂伸長值，所以有較大的斷裂韌性，而脆性材料一般斷裂韌性較小。

斷裂韌性在工程中受到重視的原因是，它表征與光滑試樣中強度特性完全相反的特性。例如，很粗略地說，同一系列的材料的斷裂韌性值随屈服強度增加而下降。因此，盡管按屈服強度準則認爲已進行十分安全設計的高強度材料的結構，由于其構件中某種原因或有缺陷或産生裂紋，甚至也會發生不穩定斷裂造成緻命的損傷。由于材料屈服強度随溫度下降而增大，在設計過程中未考慮低溫斷裂韌性的情形，也會造成同樣結果。過去結構物斷裂事故中，由于對上述斷裂韌性認識不足而發生的事故一定不少。

一般地說，在不穩定斷裂之前，随着載荷增加斷裂徐徐進行，即所謂穩定斷裂的情形不少。雖是一種穩定斷裂，但由于疲勞，應力腐蝕裂紋，蠕變等原因，裂紋擴展後轉變爲不穩定斷裂的情形也不少。

如把臨界缺陷擴展稱爲不穩定斷裂，把亞臨界缺陷擴展叫做穩定斷裂，不管穩定斷裂的内容如何，斷裂韌性均表示材料在穩定斷裂轉變爲不穩定斷裂時的阻抗值。當然，斷裂韌性受事先進行的穩定斷裂的影響是明顯的。同時，我們知道斷裂韌性值有顯著的尺寸效應。尺寸效應是産生應力狀态和屈服範圍問題的原因，尤其是屈服範圍構成選擇表示斷裂韌性的力等參數問題。

參考标準：

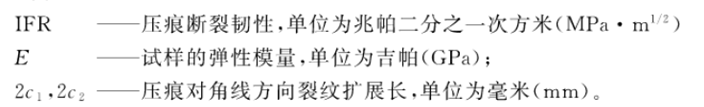

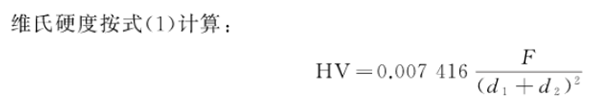

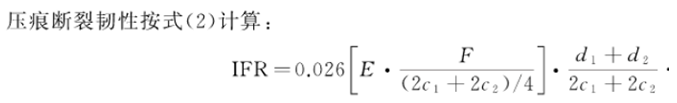

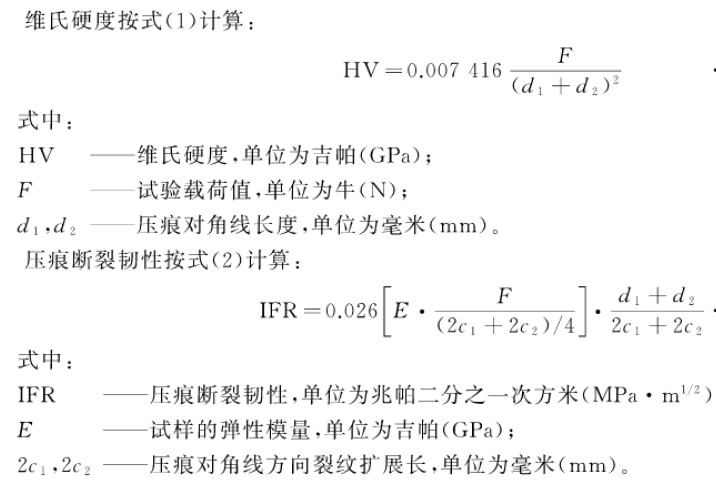

GB∕T 37900-2019 超薄玻璃硬度和斷裂韌性試驗方法 小負荷維氏硬度壓痕法

HV：維氏硬度，單位爲吉帕（GPa），

F：試驗載荷值，單位爲牛（N），

d1，d2：壓痕對角線長度，單位爲毫米

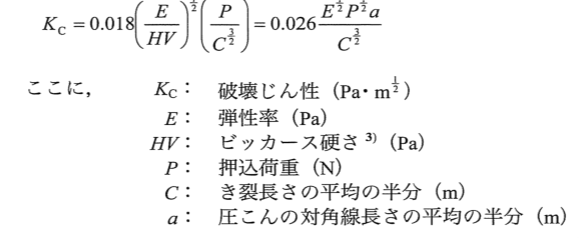

JIS R1607-2015 室溫下精制陶瓷斷裂強度測試方法

測試方法：

壓痕法

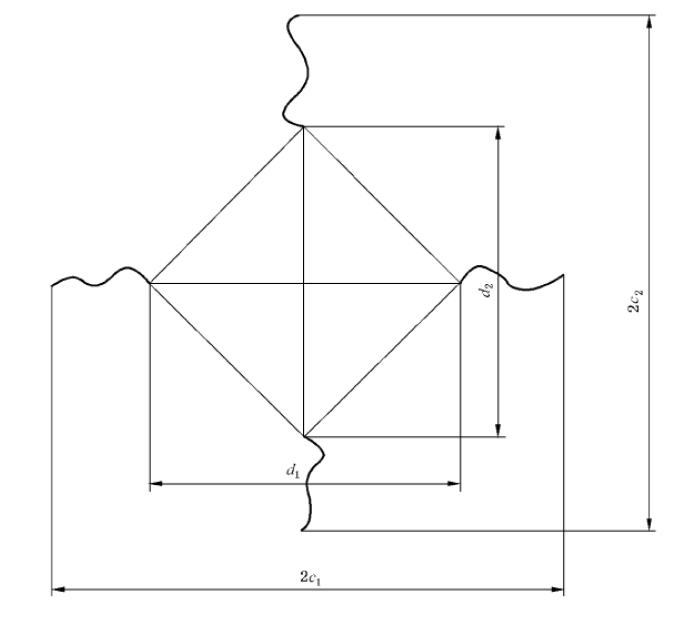

測試試樣表面先抛光成鏡面，在顯微硬度儀上，以10Kg負載在抛光表面用硬度計的錐形金剛石壓頭産生一壓痕，這樣在壓痕的四個頂點就産生了預制裂紋。根據壓痕載荷P和壓痕裂紋擴展長度C計算出斷裂韌性數值（KIC）。 計算公式爲：

其中E爲楊氏模量，例如對于Si3N4系統一般取300GPa。公式中載荷P單位爲N，裂紋長度C單位爲mm，顯微硬度HV單位爲GPa。

工程應用：
