自動端子切片分析儀
請您先咨詢我們，讓我們了解您的具體情況，再根據您的情況爲您服務！
您可以先寄試樣我們給您檢測，效果滿意您再考慮購買；您也可以來我們的實驗室親自進行試用。蘇州南光歡迎您！
咨詢熱線：0512-85187300 13338661199
配置及技術參數：

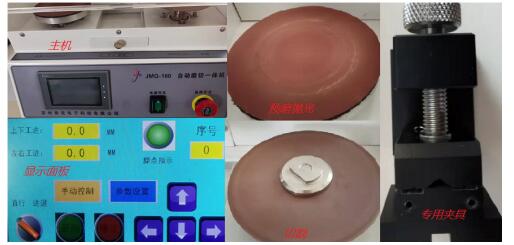

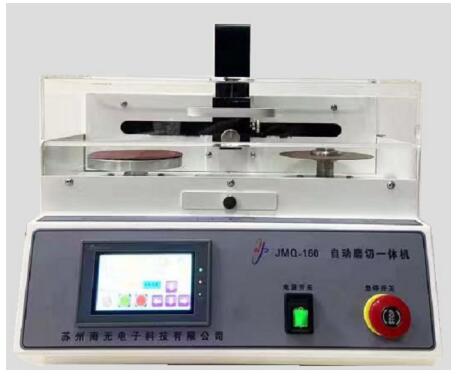

1）、JMQ-160端子分析自動模切一體機：
特點：
①、不用樹脂凝固：本産品不需樹脂凝固，制作一個樣品隻用2分鐘。
②、專業線束全自動切割磨抛一體機：适用小型線束端子，對端子精密切割可進行0.01mm上下距離調整，切割任意端子部位，采用超薄端子專用切割片對端子内部材質結構進行無損傷切斷，
③、端子專用夾具可對應各種尺寸的端子：
主要參數：
①、精密自動切割台：電機3000rpm，含專用夾具，适合不同的端子，
②、切割砂輪片：Φ120X0.5mm，
③、精密自動研磨台：電機 1500rpm，含專用夾具，适合不同的端子，
④、研磨抛光盤：Φ120mm，
⑤、研磨砂紙：Φ125mm，1000#、1200#、1500#、2000#
⑥、電源：AC100V-AC240V
⑦、移動進給速度可調，位置可調，方便精确定位，
⑧、端子适用範圍：0.05m㎡~107m㎡
⑨、定制輔助夾具一套
⑩、切割，研磨，抛光一次性完成，
⑪、耗材：研磨砂紙1200#、2000#各50片，
切割片5片，化學器皿：1匹，吹風機：1台

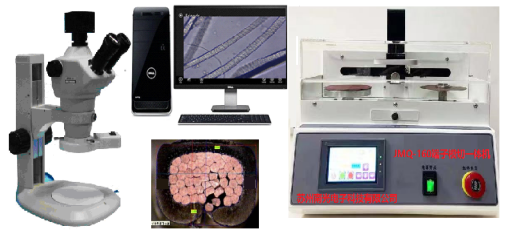

2）、ZOOM645S三目體視頭：Nikon技術制造，
0.8X-5X連續變倍，工作距離：115mm，
鏡瞳距範圍：55-75mm，觀察角：45°，适度調節：±5°，
觀察頭360°旋轉，
| ②、2-10X/22大視場高眼點目鏡， 視場明亮、清晰，忖度高； ③、LED可調環型光源：寬電壓，照明均勻，亮度可調，适合長時間觀察， ④、方立柱調焦支架，鋼絲導軌設計，穩定可靠；超大黑白載物闆：滿足較大試樣觀察， ⑤、0.4X 縮小鏡接口，放大倍率：8-50X連續變倍， |
EV-500彩色數碼攝像系統：USB3.0接口，
感光器件 | NK9P006 | 光學尺寸 | 1/2.5" |
感光面尺寸 | 5.70mm(H) x 4.28mm(V) | 像素尺寸 | 2.2μm x 2.2μm |
分辨率和幀率 | 2592 x 1944：14FPS | 快門類型 | 卷簾快門 |
1920 x 1080（ROI）：30.8FPS | 曝光時間 | 509μs-3000ms | |
1024 x 768（ROI）：62.85FPS 1280 x 960（SUM）：34.4FPS | 感光靈敏度 | 1.76V/Lux-sec | |
1280 x 960（BIN）：34.4FPS | 響應光譜 | 380nm ～650nm | |
640 x 480（SUM）：86.56FPS | 信噪比 | 38.5 dB | |
640 x 480（BIN）：86.56FPS | 動态範圍 | 67.7 dB | |
工作模式 | 連續輸出 | 掃描方式 | 逐行掃描 |
曝光功能 | 手動/自動曝光/ 區域曝光 | 白平衡功能 | 手動\自動白平衡 |
圖像處理 | 伽瑪/增益/對比度/ 黑電平/ 降噪/降噪/ 銳度/ 飽和度 | 圖像數據格式 | 8bit / 12bit RAW格式 |
拍照格式 | JPEG / BMP / PNG / RAW | 存儲空間 | 32k bit |
産品ID | 用戶自定義 | 軟件接口 | TWAIN |
鏡頭接口 | C / CS接口 | 外觀尺寸 | 44x 44x 39mm |
模組尺寸 | 39mm x 39mm | 額定電壓 | USB5V供電 |
額定功率 | 小于1.5W | 産品重量 | 約121g |
溫度工作 | 0～45℃/ | 存儲 | -20℃～60℃ |
濕度工作 | 10%～90%RH（無凝結） | 存儲 | 10%～60%RH |
LED指示 | 上電常亮/ 工作閃爍 | 數據接口 | USB3.0 |
3）、NK-200端子切片分析軟件：端子切片測量，圖文報告，定倍打印等，
①、圖像處理、編輯及圖文報告功能：包括：自由選擇圖像區域，增加網格線，疊加比例尺，插入文本标注，插入箭頭标注，亮度調節，Camma調節，圖像銳化，彩色灰度轉換，圖像放大縮小，按照規定格式的切片圖文報告，并以Word、Excel、Pdf格式等進行輸出。
②、測量功能：長度測量，寬度測量，折線測量，三點測角度，四點測角度，矩形測量，兩點畫圓，三點畫圓，知圓心半徑畫圓，弧度測量，三角形多邊形測量，三角形多邊形與外接圓測量等。
③、定倍打印功能：定标，标尺選擇，文本大小顔色選擇，線條顔色樣式選擇，測量結果标注，彩色設備選擇，中英文選擇，公英制選擇。定倍圖像縮放，定倍圖像對比，定倍圖像打印，
4)、液晶正屏電腦i3處理器/4G内存/500G硬盤/7200轉/戴爾21.5寸标屏，
線束端子切片分析檢測參考報告（模闆）--VW603 30
