端子分析儀由：冷鑲嵌（或夾具）、抛光機、顯微鏡主體、圖像系統、端子分析軟件、電腦等組成；具有高性能、高品質的優點，操作簡單，方便快捷；同時又有着很高的性價比。可廣泛應用于：學校教學在自然科學方面的培訓和教育；精密制造業的裝配、測試、測量以及品質控制。

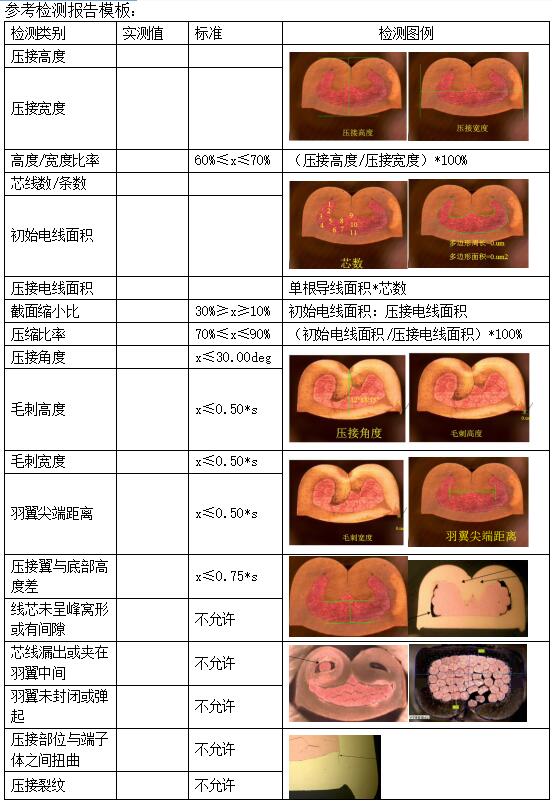

線束端子分析儀是檢測線速壓接内部是否合格，這種檢測根本解決了一些家電類，汽車線束類等産品漏電，短路，自燃的問題。主要通過對端子壓接部分的取樣，鑲嵌，研磨抛光處理等，然後通過端面腐蝕處理，通過專業端子軟件測量分析，軟件會自動得出完整的端子分析報告。

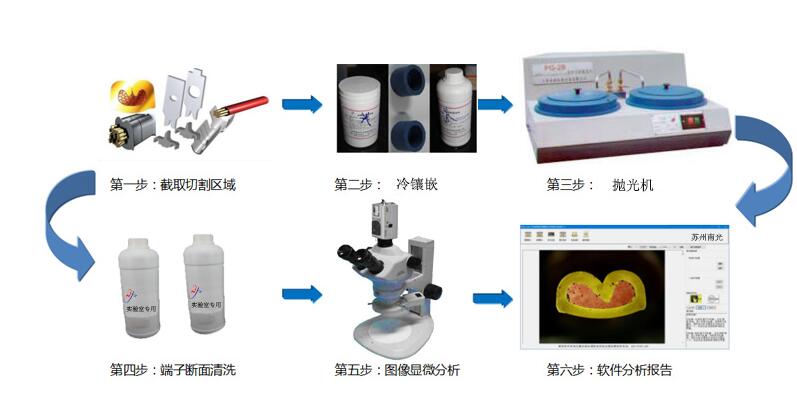

一、取樣（切割機）：

    采用切割機等切割下包含待檢測部位的試樣

二、鑲嵌（金相試樣鑲嵌機或者冷鑲嵌）或使用夾具： 爲了保護端子試樣在後續的研磨抛光中不至于變形和受損，以緻影響檢測結果，端子試樣一般都要進行鑲嵌，有效的保護起來。有時在切割前鑲嵌。
三、研磨、預磨、抛光等：抛光機及磨抛機等： 研磨：表面質量特别差的，采用砂輪機，砂輪片，砂輪盤等進行粗處理， 預磨：采用粗細不同目數砂紙，分别進行粗磨、精磨等處理， 抛光：采用抛光織物（帶膠抛光絲絨，精抛絨等）+金剛石噴霧抛光劑等進行粗抛和精抛工作，
四、腐蝕：   爲了端子内部組織結構，形貌特征更清晰，需要适當的腐蝕劑浸蝕，

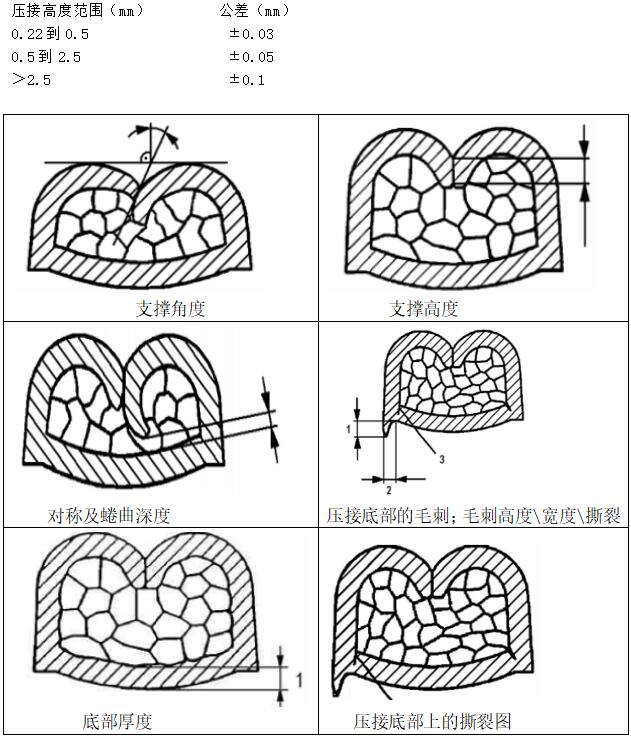

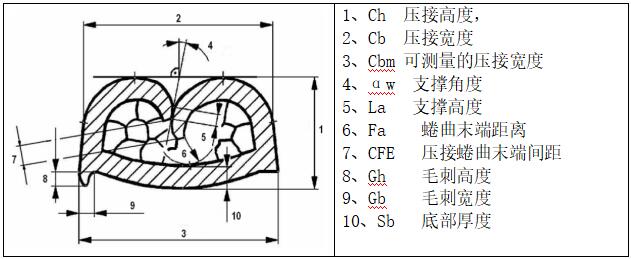

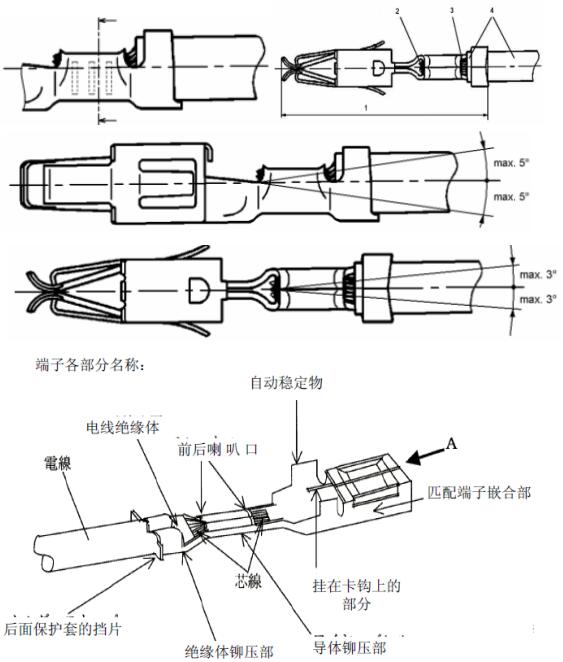

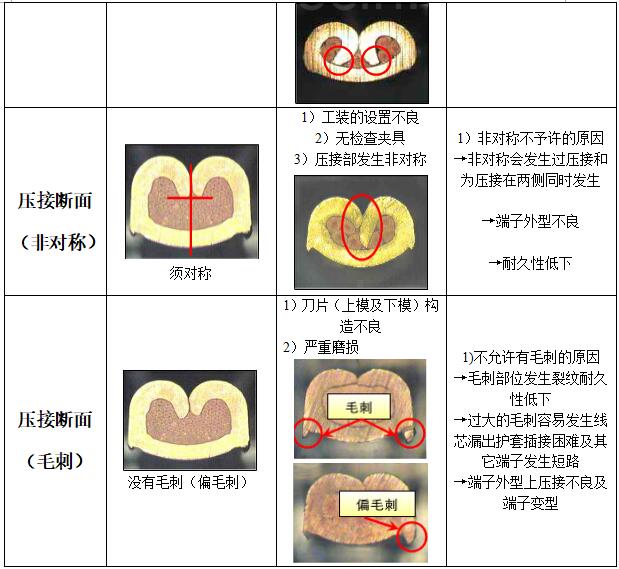

五：端子分析儀：執行标準VW603.30 壓接的質量通過切片實驗來測量，切片是将壓接端子垂直縱向切割，截面應避免位于端子壓接的凹槽處，爲了避免蜷曲内的切片變形，應該将非生産使用的零件注入合成樹脂中，爲了更好的評估，要求壓接的切斷面表面必須打磨和蝕化
