焊接熔深如何檢測？焊接熔深檢測方法有哪些，在各個行業領域比較實用常見的檢測方法是什麽？
焊接熔深檢測比較常見的有超聲波檢測法和顯微鏡檢測法，而具體使用哪種檢測法，需要根據被檢測的工件的具體情況而定，顯微鏡檢測法是破壞性的檢測，但是檢測精度高，超聲波檢測是無損檢測，但是沒有顯微鏡檢測的精度高。今天我們先來介紹一下熔深測量顯微鏡。

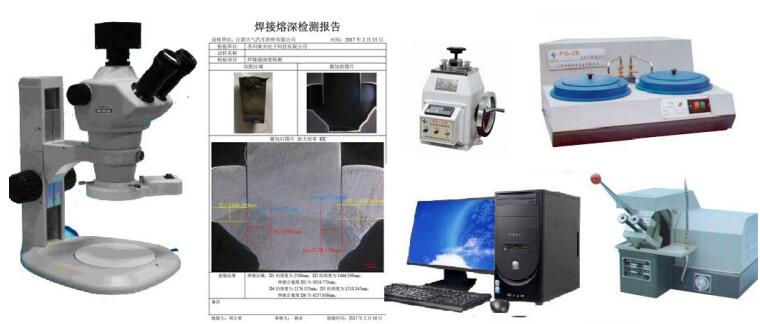

焊接熔深顯微鏡分析設備
配置及技術參數：
1）、ZOOM645S 三目體視頭：Nikon 技術制造，0.8X-5X 連續變倍，工作距離：115mm，
鏡瞳距範圍：55-75mm，觀察角：45°，适度調節：±5°，觀察頭 360°旋轉，
②、2-10X/22 大視場高眼點目鏡，視場明亮、清晰，忖度高；
③、LED 可調環型光源：寬電壓，照明均勻，亮度可調，适合長時間觀察，110V 電源
④、方立柱調焦支架，鋼絲導軌設計，穩定可靠；超大黑白載物闆：滿足較大試樣觀察，
⑤、0.4X 縮小鏡接口，放大倍率：8-50X 連續變倍，
2）、EV-500 彩色數碼攝像系統
3）、NK-200 焊接熔深分析軟件：熔深測量，圖文報告，定倍打印等，
（中英文可選）
①、圖像處理、編輯及圖文報告功能：包括：自由選擇圖像區域，增加網格線，
疊加比例尺，插入文本标注，插入箭頭标注，亮度調節，Camma 調節，圖像
銳化，彩色灰度轉換，圖像放大縮小，按照規定格式的切片圖文報告，并以
Word、Excel、Pdf 格式等進行輸出。
②、測量功能：長度測量，寬度測量，折線測量，三點測角度，四點測角度，
矩形測量，兩點畫圓，三點畫圓，知圓心半徑畫圓，弧度測量，三角形多邊
形測量，三角形多邊形與外接圓測量等。
③、定倍打印功能：定标，标尺選擇，文本大小顔色選擇，線條顔色樣式選擇，
測量結果标注，彩色設備選擇，中英文選擇，公英制選擇。定倍圖像縮放，
定倍圖像對比，定倍圖像打印，形成焊接熔深分析報告。
4)、品牌電腦
5）、QG-1 金相試樣切割機：最大切割截面：50×50mm
砂輪片規格：300×2×32mm，轉速：2800r/min
電 動 機：Y90L-2 2.6kW 480V 60Hz
自來水冷卻，有進水口和出水口，雙螺栓螺旋夾緊裝置，備有防護罩，安全可靠，
6)、 XQ-1 金相試樣鑲嵌機：
7）、金相試樣抛光機：抛盤直徑：雙盤 230mm
抛盤轉速：650r/min 800r/min，電 動 機：YS7124 0.55kW 440V 60Hz
一端用成型水砂紙進行粗細磨，
一端采用帶膠抛光絲絨+金剛石噴霧抛光劑進行精細抛光；
自來水冷卻、有進出水口、冷卻充分，
8）、耗材：
具體熔深檢測方法，需要根據您的具體情況進行選擇，歡迎來電咨詢交流，也歡迎經銷商長期合作！
