光伏行業廣泛使用銅帶，銅帶鍍層的優劣對後續品質至關重要的
蘇州南光提供專業的焊帶檢測顯微鏡，歡迎經銷商長期合作，歡迎客戶咨詢!
咨詢熱線：0512-85187300 13338661199
焊帶鍍層分析檢測步驟：取樣---鑲嵌---預磨抛光—顯微鏡觀察—鍍層檢測—報告輸出；
一、取樣（切割機）：
采用金相試樣切割機等，或手工切割下圓形或者方形焊帶部分，
二、鑲嵌（金相試樣鑲嵌機或者冷鑲嵌）：
爲了保護試樣的穩定和可靠性，避免制樣過程中造成的變形和沖擊，通過鑲嵌固化的方式，獲得标準規格的尺寸，如Φ30x15mm，并使得後續的手持，或者自動磨抛稱爲可能。
一般是采用冷鑲嵌的方式：鑲嵌粉和固化劑共同融合在模具或者夾具中，凝固後獲得固化的試樣，特别适合不能加熱加壓的材料，或者是需要控制方向，分析特定部位的試樣。
三、研磨、預磨、抛光等：抛光機及磨抛機等：
研磨：表面質量特别差的，采用砂輪機，砂輪片，砂輪盤等進行粗處理，
預磨：采用粗細不同目數砂紙，分别進行粗磨、精磨等處理，
抛光：采用抛光織物（帶膠抛光絲絨，精抛絨等）+金剛石噴霧抛光劑等進行粗抛和精抛工作，

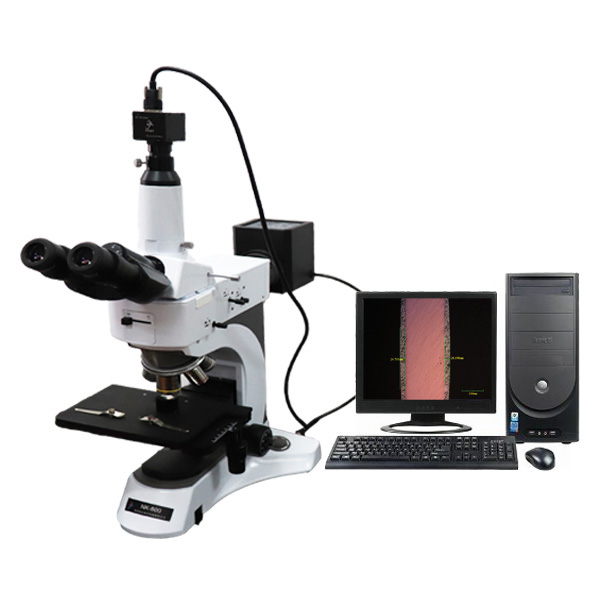

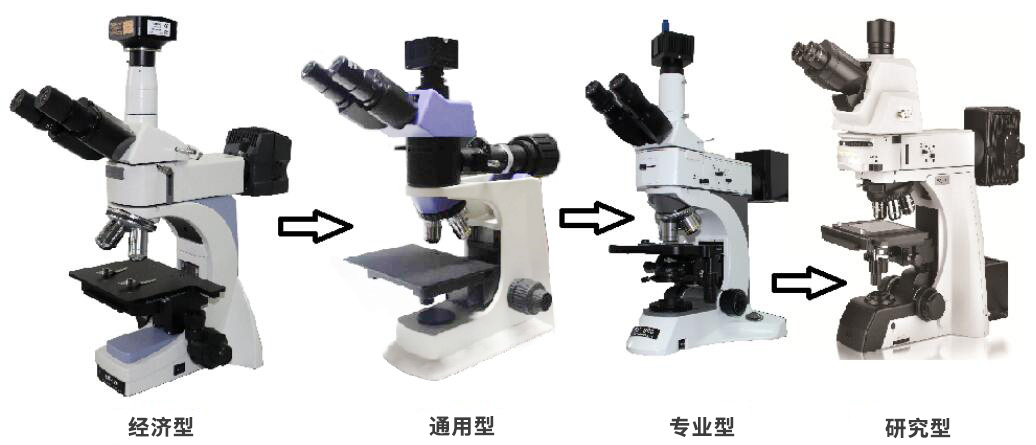

四、焊帶觀察分析顯微鏡主體：
根據焊帶鍍層特點，要求高低，檢測項目等，選擇合适倍率的顯微鏡，進行觀察，圖像輸出，并實現焊帶鍍層分析報告的輸出；
檢測過程介紹：
1）、取磨抛好的試樣放在顯微鏡試樣平台上
2）、旋轉物鏡轉換器，選擇适當倍率（建議初期使用先以小倍率找取圖像，現在以4X 爲例，4X物鏡正對試樣上方）
3）、調節粗微動旋鈕，通過目鏡觀測到清晰的試樣表面，打開軟件NK-200，進入軟件界面
4）、選擇攝取圖像
5）、攝取圖像
從外部設備（攝像機）攝取得到一個圖像，操作界面如下：
單擊“capture”按鈕獲得一幅圖片到當前圖像處理窗口中。
6）、選擇相應的定标系數
此照片是用多少倍的物鏡拍下來的，就要選擇多少倍的定标系數。如果這幅照片是用4X物鏡拍下來的，那麽在進行測量前需要選擇4X的定标系數。 如圖
7）、選擇圖像測量
8）、長度測量
功能：測量圖片上任意方向兩點的長度
操作方法：鼠标左鍵确定第一點，拖拉鼠标到第二點，再按左鍵。如圖
9）、寬度測量
功能：測量圖片上任意方向兩點的寬度，可以直接測量出兩邊鍍錫層厚度，如圖
用來測量線路闆的線條寬度，先參造長度測量 的操作方法畫第一線，依據第一根線，軟件會自動生成平行線2，我們需要做的是調整并确認第二線與第一線的距離，得到兩平行線之間的寬度。
10）、疊加比例尺
選擇此功能，輸入比例尺的長度值，拖拉比例尺到圖片上的任意位置，右擊确定。（比例尺精度與定标有關）
11）、偏心率檢測
點擊偏心率檢測（16條線）
2）、圖文報告
此界面分爲“設計窗口”與“打印預覽”兩個窗口
通過上方的選項卡可以互相切換，在“設計窗口”下可以對模闆進行編輯，在“打印預覽”下可以對模闆進行打印預覽、打印、以及導出。
[設計窗口]的按鈕介紹
新模闆：新建一個模闆文件
打開模闆：打開一個已經存在模闆文件，進行編輯，修改。
保存模闆：保存當前已經打開的模闆文件
模闆另存：将當前設計窗口中的模闆文件以其它文件名保存。
插入定倍圖像：在當前模闆的詳細資料窗口中的插入一幅定倍圖片
示例：如何插入定倍照片
單擊“插入定倍圖像”按鈕，彈出下面的窗口：
如果在打開“圖文報告”之前，軟件中已經打開或存在一幅圖片，那幅圖片被稱爲當前圖像，如果沒有，那麽選擇“自定義圖片來源”，然後打開一幅計算機上已經存在的圖片；物鏡名稱那兒顯示的是當前軟件選擇的定标系數，如果與圖片實際不符請按實際重新選擇，選擇打印倍率，然後點“确定”
重複上面的步驟可以再次插入第二幅圖像，再次重複則插入第三幅圖像…，隻要紙張夠顯示，任意插入多幅也是可以的。
插入文本：在當前模闆的詳細資料窗口中的插入一個文本框
上面圖片中的文字是通過這個功能插入的
插入橫線條：在當前模闆的詳細資料窗口中的插入一個橫線條
插入豎線條：在當前模闆的詳細資料窗口中的插入一個豎線條
[打印預覽]的按鈕介紹
打印:發出打印命令，打印當前文件。
打印機設置：設置打印參數
導出文件：将當前報告以Pdf格式文件保存。
