螺紋鋼金相分析設備具體配置及價格，請咨詢：0512-85187300
GB/T1499.2-2017對熱軋帶肋鋼筋（螺紋鋼）的金相部分做了部分調整；鋼筋的金相組織應主要是鐵素體+珠光體，基圓上不應出現回火馬氏體組織。鋼筋宏觀金相，晶粒度，截面維氏硬度，宏觀組織應符合以下規定。
1、宏觀金相：
1）、用切割機将鋼筋剪切成圓柱形試樣，試樣不得受到高溫影響，
2）、對試樣的截面應進行研磨抛光

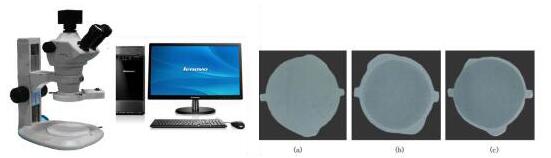

3）、用2-5%硝酸酒精溶液腐蝕，浸蝕時間5-10秒， 4）、若試樣截面具有如下圖一所示襯度均勻的宏觀金相特征時，可以直接判定爲合格，
5）、若試樣截面基圓出現圖二所示的明顯不同于内部區域襯度的封閉環，則判定爲非熱軋鋼筋，


6）、若試樣截面基圓出現圖二所示的明顯不同于内部區域襯度的不封閉環，則通過截面維氏硬度和微觀組織進行檢驗，

2、維氏硬度檢測：執行标準GB/T4340.1

1）、截面維氏硬度檢測可以在宏觀金相檢驗的試樣上進行， 2）、将試樣橫截面中心線芯部位置作爲中心測試點HVo，在試樣橫截面基圓外圍不同于内部區域襯度的不封閉環上确定邊緣檢測點HV 3）按照GB/T4340.1進行維氏硬度計檢驗，試樣截面維氏硬度測試的載荷爲5KG，保持時間10s，HVo和HVi兩點的硬度差值不大于40HV時判定爲合格；

配置：

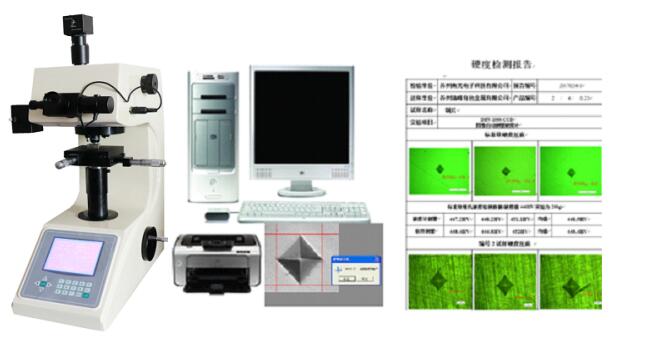

①、HVS-5Z維氏硬度計，
②、NK光電圖像接口，
③、EV-500：500萬像素數碼攝像頭，
④、NK-201硬度分析軟件，
⑤、聯想液晶品牌電腦：≥ i5-8400/4G/16G/500G硬盤/7200轉/21.5寸寬屏，
⑥、Canon I2780彩色噴墨打印機，

滿足表面及芯部硬度檢測，滿足硬度曲線的制作和硬度分析報告制作和輸出。及硬化層深度的測量。
HVS-5Z-CCD型圖像自動測量維氏硬度計是電腦微機自動測量系統與硬度計相結合，通過CCD攝像接口将顯微維氏硬度計和計算機相連，整個測試過程通過鍵盤和鼠标的簡單操作即可完成，測量精度高，減少人爲誤差和避免操作者視覺疲勞，能滿足各種顯微硬度測出要求。
3、晶粒度： 執行标準：GBT6394-2002
細晶粒熱軋鋼筋應做晶粒度檢驗，其晶粒度不粗于9級，如供方能保證可不做晶粒度檢驗。非細晶粒熱軋鋼筋忽略該檢測；

4、微觀金相組織分析：執行标準GB/T13298
1）、用金相試樣切割機将鋼筋剪切成圓柱形試樣，試樣不得受到高溫影響，
2）、對試樣的截面進行研磨和抛光，
3）、用2-5%硝酸酒精溶液腐蝕，浸蝕時間5-10秒，

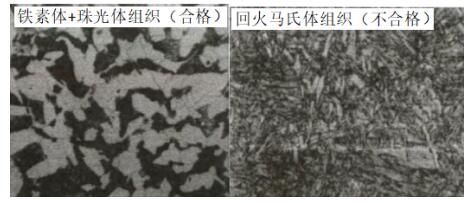

4）、熱軋基圓的微觀組織特征：放大500X，組織爲：鐵素體+珠光體，不能出現回火馬氏體，否則判爲不合格；


配置：
滿足明場、偏光觀察！

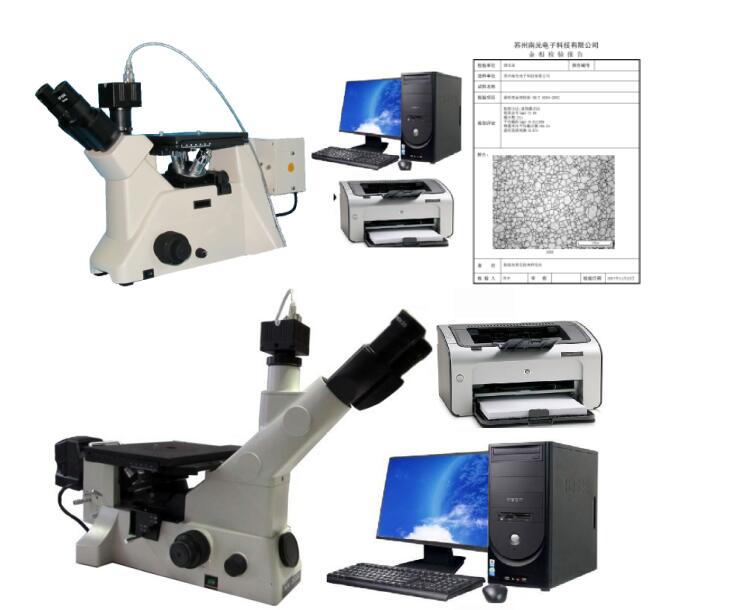

1）、NK-MDS三目倒置金相顯微鏡主體，
2）、鉸鏈式三目鏡筒（2/8分光）， 45°傾斜，
3）、目 鏡：WF10×-18mm，10×測微目鏡（0.1mm/100格/10mm）,
WF 12.5X目鏡
4）、平場消色差物鏡：PLAN 10×/0.25/8.8，
PLAN 20×/0.35（彈簧）/1.59，
PLAN 40×/0.65（彈簧）/0.73，
PLAN 100×/0.90彈簧，幹鏡）/0.69，
5）、雙層機械移動式載物台，平台尺寸：180×165mm，行程：50×40mm，
載物環闆（内徑Φ10、内徑Φ40），試樣壓片，
6）、偏光附件：起偏鏡插片，檢偏鏡插片，
7）、同軸粗微動調焦機構：粗動行程12mm，微動手輪：0.2mm/轉，微動格值0.002mm，
8）、垂直照明器：6V/30W鹵素燈，燈箱組，
9）、濾色片組：藍，綠，灰，磨砂玻璃，
10）、物鏡測微尺：0.01mm/100格/1mm,
11）、綜合放大倍率：100X、125X、200X、250X、400X、500X、1000X、1250X
12）、标準0.6X C型接口，
13）、 EV-500高級彩色數碼攝像系統：USB3.0接口，


感光器件	NK9P006	光學尺寸	1/2.5"
感光面尺寸	5.70mm(H) x 4.28mm(V)	像素尺寸	2.2μm x 2.2μm
分辨率和幀率	2592 x 1944：14FPS	快門類型	卷簾快門
	1920 x 1080（ROI）：30.8FPS	曝光時間	509μs-3000ms
	1024 x 768（ROI）：62.85FPS 1280 x 960（SUM）：34.4FPS	感光靈敏度	1.76V/Lux-sec
	1280 x 960（BIN）：34.4FPS	響應光譜	380nm ～650nm
	640 x 480（SUM）：86.56FPS	信噪比	38.5 dB
	640 x 480（BIN）：86.56FPS	動态範圍	67.7 dB
工作模式	連續輸出	掃描方式	逐行掃描
曝光功能	手動/ 自動曝光/ 區域曝光	白平衡功能	手動\自動白平衡
圖像處理	伽瑪/增益/對比度/ 黑電平/ 降噪/降噪/ 銳度/ 飽和度	圖像數據格式	8bit / 12bit RAW格式
拍照格式	JPEG / BMP / PNG / RAW	存儲空間	32k bit
産品ID	用戶自定義	軟件接口	TWAIN
鏡頭接口	C / CS接口	外觀尺寸	44x 44x 39mm
模組尺寸	39mm x 39mm	額定電壓	USB5V供電
額定功率	小于1.5W	産品重量	約121g
溫度工作	0～45℃/	存儲	-20℃～60℃
濕度工作	10%～90%RH（無凝結）	存儲	10%～60%RH
LED指示	上電常亮/ 工作閃爍	數據接口	USB3.0


14）、NK-200測量分析軟件：切片平面測量、圖文報告、定倍打印等，
①、圖像處理、編輯及圖文報告功能：包括：自由選擇圖像區域，增加網格線，疊加比例尺，插入文本标注，插入箭頭标注，亮度調節，Camma調節，圖像銳化，彩色灰度轉換，圖像放大縮小，按照規定格式的切片圖文報告，并以Word、Excel、Pdf格式等進行輸出。
②、測量功能：長度測量，寬度測量，折線測量，三點測角度，四點測角度，矩形測量，兩點畫圓，三點畫圓，知圓心半徑畫圓，弧度測量，三角形多邊形測量，三角形多邊形與外接圓測量等。
③、定倍打印功能：定标，标尺選擇，文本大小顔色選擇，線條顔色樣式選擇，測量結果标注，彩色設備選擇，中英文選擇，公英制選擇。定倍圖像縮放，定倍圖像對比，定倍圖像打印，特别滿足金相圖譜對照的需求。
15）、液晶正屏電腦i3處理器/4G内存/500G硬盤/7200轉/17寸标屏；
16）、Canon IP2780S彩色噴墨打印機，

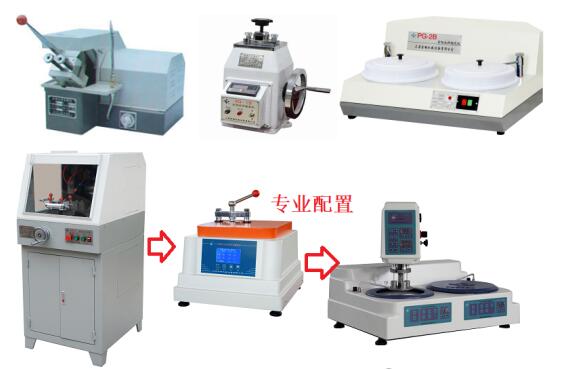

17)、耗材：金相切割砂輪片380x2.5x32：10片    金相試樣鑲嵌粉：5KG
成型水砂紙：400張                 帶膠抛光絲絨：50片
金剛石噴霧抛光劑：5罐             化學器皿1批、化學試劑、吹風機,
