GB/T1499.2-2017對(duì)熱軋帶肋鋼筋（螺紋鋼）的金(jīn)相部分做了(le)部分調整；鋼筋的金(jīn)相組織應主要是鐵(tiě)素體+珠光體，基圓上(shàng)不應出現(xiàn)回火馬氏體組織。鋼筋宏觀金(jīn)相，晶粒度，截面維氏硬度，宏觀組織應符合以下(xià)規定。

1、宏觀金(jīn)相：

1）、用(yòng)切割機将鋼筋剪切成圓柱形試樣，試樣不得受到(dào)高(gāo)溫影響，

2）、對(duì)試樣的截面應進行研磨抛光

3）、用(yòng)2-5%硝酸酒精溶液腐蝕，浸蝕時(shí)間5-10秒，

4）、若試樣截面具有如下(xià)圖一所示襯度均勻的宏觀金(jīn)相特征時(shí)，可以直接判定爲合格，

5）、若試樣截面基圓出現(xiàn)圖二所示的明(míng)顯不同于内部區(qū)域襯度的封閉環，則判定爲非熱軋鋼筋，

6）、若試樣截面基圓出現(xiàn)圖二所示的明(míng)顯不同于内部區(qū)域襯度的不封閉環，則通過截面維氏硬度和(hé)微觀組織進行檢驗，

2、維氏硬度檢測：執行标準GB/T4340.1
1）、截面維氏硬度檢測可以在宏觀金(jīn)相檢驗的試樣上(shàng)進行，
2）、将試樣橫截面中心線芯部位置作(zuò)爲中心測試點HVo，在試樣橫截面基圓外(wài)圍不同于内部區(qū)域襯度的不封閉環上(shàng)确定邊緣檢測點HV

3）按照GB/T4340.1進行維氏硬度計(jì)檢驗，試樣截面維氏硬度測試的載荷爲5KG，保持時(shí)間10s，HVo和(hé)HVi兩點的硬度差值不大(dà)于40HV時(shí)判定爲合格；

3、晶粒度： 執行标準：GBT6394-2002

細晶粒熱軋鋼筋應做晶粒度檢驗，其晶粒度不粗于9級，如供方能(néng)保證可不做晶粒度檢驗。非細晶粒熱軋鋼筋忽略該檢測；

4、微觀金(jīn)相組織分析：執行标準GB/T13298

1）、用(yòng)金(jīn)相試樣切割機将鋼筋剪切成圓柱形試樣，試樣不得受到(dào)高(gāo)溫影響，

2）、對(duì)試樣的截面進行研磨和(hé)抛光，

3）、用(yòng)2-5%硝酸酒精溶液腐蝕，浸蝕時(shí)間5-10秒，

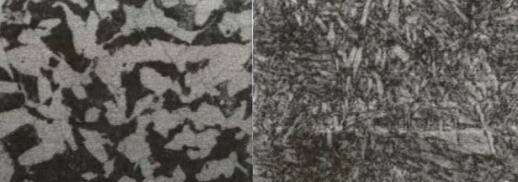

4）、熱軋基圓的微觀組織特征：放(fàng)大(dà)500X，組織爲：鐵(tiě)素體+珠光體，不能(néng)出現(xiàn)回火馬氏體，否則判爲不合格；
