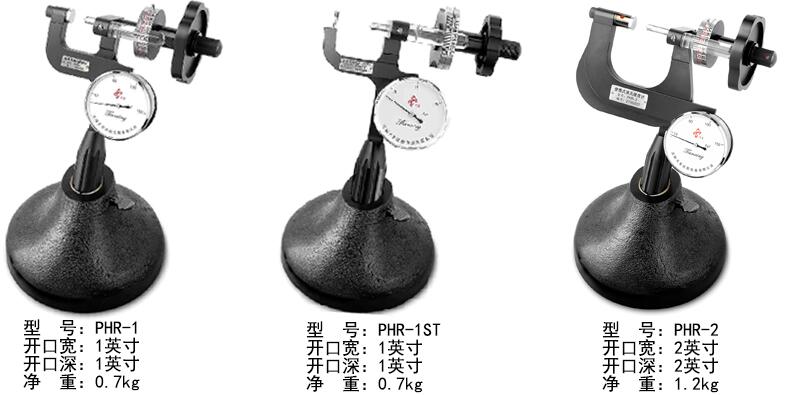

概述 PHR系列便攜式洛氏硬度計有多種規格的産品。主要型号爲PHR-1、PHR-2、PHR-4-4和PHR-8-4,PHR-8-12,以及PHR-1S PHR-2S PHR-1
ST等表面洛氏硬度計;對應參數分别爲:開口尺寸和開口深度;
PHR系列洛氏硬度計按照洛氏硬度試驗的基本定義設計,采用金剛石、φ1.588mm和φ3.175mm鋼球三種壓頭,采用60kg、100kg、150kg三種試驗力。共有HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRK、HRH九個标尺可以選擇。測試範圍從很軟的鉛、錫、鋅、金、銀、純鋁,到中等硬度的紫銅、黃銅、不鏽鋼、低碳鋼,直到很硬的合金鋼、滲碳鋼、钛合金、硬質合金等材料。測試原理和測量精度符合中國标準GB/T230.2-2004。
PHR系列洛氏硬度計體積小,重量輕,操作簡單,使用方便,精度較高,價格較低,可以快速測試,直接讀取硬度值。這是一種面向車間,面向個人,人人可用,随處可用的儀器。這種儀器的出現改變了傳統的硬度測試概念,硬度測試不再是麻煩的、耗時的、需要專業人員在實驗室裏完成的。其簡單方便,如同使用千分尺一樣。這種儀器的使用,對于金屬制品、機械加工行業具有重要意義,各種中小尺寸的金屬零件以及不便移動的闆、帶、棒、管等大型材料都可以測試,應用範圍十分廣闊。這種儀器非常适于在生産現場對成批加工的成品或半成品工件做逐件檢測,可用于生産現場、銷售現場和材料倉庫。
PHR系列洛氏硬度計可以測試厚度1.2mm以上的闆材;直徑φ3mm以上的線材、棒材;直徑φ3mm以上的鋼球;内徑φ30mm以上的管材;内徑φ26mm以上的管材内壁硬度。
原理與結構 将壓頭(金剛石圓錐、鋼球或硬質合金球)按圖所示,分兩個步驟壓入試樣表面,保持規定時間後,卸除主試驗力 F1 ,測量在初試驗力 F0 作用下的殘餘壓痕深度 h 。
根據 h 值及與标尺有關的常數 N 和 s ,用公式( 1 )計算洛氏硬度值:
洛氏硬度HR |
|
………………( 1 ) |
對于标尺A、C、D,N=100,s=0.002;對于标尺B、E、F、G、H、K,N=130,s=0.002;對于标尺N、T,N=100,s=0.001。
每一洛氏硬度單位對應的壓痕深度,洛氏硬度爲0.002mm,表面洛氏硬度爲0.001mm。壓痕越淺,硬度越高。
爲了檢測各種不同硬度的金屬材料,洛氏硬度計采用了三種不同的壓頭和三種不同的總試驗力,由此産生的9種組合對應于洛氏硬度的9個标尺。表面洛氏硬度計采用了兩種壓頭和三種試驗力,由此産生的6種組合對應于表面洛氏硬度的6個标尺,參見使用說明書的附錄A。
本儀器的設計符合洛氏硬度試驗的基本定義。與台式機的主要不同點是:其試驗力的施加是通過螺杆和一個已校準的彈簧完成的;用刻度表測量彈簧位移來确定試驗力的大小;壓痕深度的測量由精密螺旋測微機構完成,硬度值的讀取方式是透過放大鏡讀取鼓輪上的刻度線。本儀器的結構如上圖所示。
主要技術規格 硬度标尺:洛 氏—A 、 B 、 C 、 D 、 E 、 F 、 G 、 H 、 K
表面洛氏—15N 、 30N 、 45N 、 15T 、 30T 、 45T
加力方式:直接加力
試 驗 力:洛 氏—初試驗力 10kg ,總試驗力 60kg 、 100kg 、 150kg
表面洛氏—初試驗力 3kg ,總試驗力 15kg 、 30kg 、 45kg
允許試樣尺寸:圓拄試樣最小直徑 Φ3mm
圓管試樣最小内徑 Φ30mm
圓球試樣最小内徑 Φ4mm
圓管内壁硬度測試,最小内徑 Φ26mm
薄壁細管試樣最小内徑 Φ4.8mm(采用PHR-1ST型)
薄壁細管試樣最小厚度 0.15mm(采用PHR-1ST型)
硬鋼闆最小厚度 0.15mm
軟金屬薄闆最小厚度 0.1mm以下(采用金剛石點式砧座)
試樣最大厚度或最大直徑 1″、2″、4″、8″
準 确 度:符合 GB/T230.2-2004(見使用說明書的附錄B) ;ASTM E18 ;ISO6508-1
儀器選型
PHR系列硬度計的型号是根據儀器最大開口尺寸和關于洛氏硬度計/表面洛氏硬度計的分類确定的。字母“S”表示表面洛氏硬度計。字母“ST”表示管材專用表面洛氏硬度計。可根據被測試樣的尺寸,選擇合适型号的儀器。
洛氏硬度标尺的選擇:
試樣材料 |
壓頭 |
标尺 |
總試驗力 |
鼓輪讀取刻度 |
高硬度或薄硬材料。如硬質合金、硬化薄鋼帶、滲碳後的淬硬鋼。 |
金剛石壓頭 |
A |
60 |
C |
中低硬度材料。如退火後的中低碳鋼、不鏽鋼、銅合金、超硬鋁合金、可鍛鑄鐵等。是應用較廣的洛氏硬度标尺。 |
1/16"鋼球 |
B |
100 |
B |
淬火及低溫回火的一般鋼材;冷硬鑄鐵、珠光體可鍛鑄鐵、钛合金等;硬度值超過HRB100的材料。 這是應用廣泛的洛氏硬度标尺。 |
金剛石壓頭 |
C |
150 |
C |
中等滲層表面硬化鋼、薄硬鋼闆、珠光體可鍛鑄鐵。 |
金剛石壓頭 |
D |
100 |
C |
鑄鐵、鋁合金、鎂合金、軸承合金。 |
1/8"鋼球 |
E |
100 |
B |
退火黃銅、紫銅、鋁合金、軟鋼薄闆。 |
1/16"鋼球 |
F |
60 |
B |
铍青銅、磷青銅、可鍛鑄鐵等(HRB值接近100的材料)。 |
1/16"鋼球 |
G |
150 |
B |
鋁、鋅、鉛等軟金屬。 |
1/8"鋼球 |
H |
60 |
B |
軟金屬薄材、軸承合金。 |
1/8"鋼球 |
K |
150 |
B |
洛氏硬度計不易檢測的滲碳鋼、滲氮鋼、表面淬火鋼等淺層表面硬化鋼件;小零件;厚度薄至0.15mm的硬鋼帶及要求壓痕盡量小的高硬度工件。 |
金剛石壓頭 |
15N |
15 |
N—T |
金剛石壓頭 |
30N |
30 |
N—T |
金剛石壓頭 |
45N |
45 |
N—T |
軟鋼、不鏽鋼、銅合金、鋁合金薄帶材、薄壁管材、小零件、電鍍層及要求壓痕盡量小的中、低硬度工件。 |
1/16"鋼球 |
15T |
15 |
N—T |
1/16"鋼球 |
30T |
30 |
N—T |
1/16"鋼球 |
45T |
45 |
N—T |
對于洛氏硬度計,當采用金剛石壓頭時(A、C、D标尺),應讀取黑色的C刻度:采用鋼球壓頭時(B、E、F、G、H、K标尺)應讀取紅色的B刻度。
N标尺用于類似洛氏标尺C、A和D檢測的材料,但僅限于薄小試樣和淺硬化深度的試樣。
T标尺用于類似洛氏标尺B、F和G檢測的材料,但僅限于薄小試樣和較軟且覆鍍層較淺的試樣。
儀器标準配置:
主機: 1 台
金剛石壓頭: 1 支
鋼球壓頭: 2 支(Φ1.588mm)
标準硬度塊: 4 塊
平砧座: 1 個
點式砧座: 1個
接長杆: 1 ~ 2 個
儀器箱: 1 個
支承座: 1 個
