概 述
        NK-100 顯微圖像分析系統金相圖像分析系統是現代理化檢驗的計算機化，是材料科學和計算機技術的完美結合。NK-100 顯微圖像分析系統金相圖像分析系統适合工業領域質量控制和科研開發的需要，适用于材料科學的各個方面。
系統軟件特點
        金相分析是金屬材料試驗研究的重要手段之一，采用定量金相學原理，由二維金相試樣磨面或薄膜的金相顯微組織的測量和計算來确定合金組織的三維空間形貌，從而建立合金成分、組織和性能間的定量關系。将計算機應用于圖像處理，具有精度高、速度快等優點，可以大大提高工作效率。
　　計算機定量金相分析正逐漸成爲人們分析研究各種材料，建立材料的顯微組織與各種性能間定量關系，研究材料組織轉變動力學等的有力工具。采用計算機圖像分析系統可以很方便地測出特征物的面積百分數、平均尺寸、平均間距、長寬比等各種參數，然後根據這些參數來确定特征物的三維空間形态、數量、大小及分布，并與材料的機械性能建立内在聯系，爲更科學地評價材料、合理地使用材料提供可靠的數據。
本系統的軟件依據數字圖像處理（即用計算機對圖像進行處理）技術，結合光學、電子學、數學、攝影技術、計算機技術等學科知識，采用面向對象的程序設計方法，實現了對金相圖像的專業分析處理，滿足材料專業工作者對圖像處理的需要。具有如下特點：
1.人性化的用戶界面：
在Windows98/NT/2000/XP 環境下運行，全中文菜單、豐富且按功能分類的工具欄，人性化的交互界面。設計流程簡單，操作方便，無須具備數字圖像和計算機方面專門知識的金相工作者即可操作。

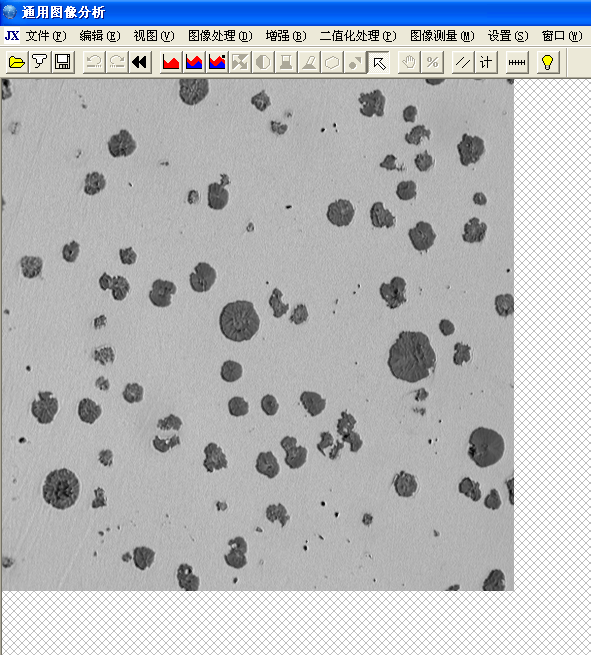

2.圖像采集：
具有高分辨率彩色、灰度圖像采集能力，可以實時動态采集圖像；可以多幀平均，去除抖動噪聲，提高采集質量；系統支持多種圖像采集卡/數碼相機/其它輸入設備；對特殊的輸入設備，隻需下載安裝相應驅動程序，即可實現系統自動升級。

3.圖像顯示：
可以任意放大、縮小顯示圖像；多幅圖像可進行層叠、平鋪顯示以及彩色圖像灰度化和灰度圖像僞彩色顯示。
4.圖像增強：
提供直方圖均衡、對比度增強、圖像運算、濾波、背景校正等多種增強圖像的方法，用戶可根據需要，選擇不同方法增強圖像，得到滿意的圖像。

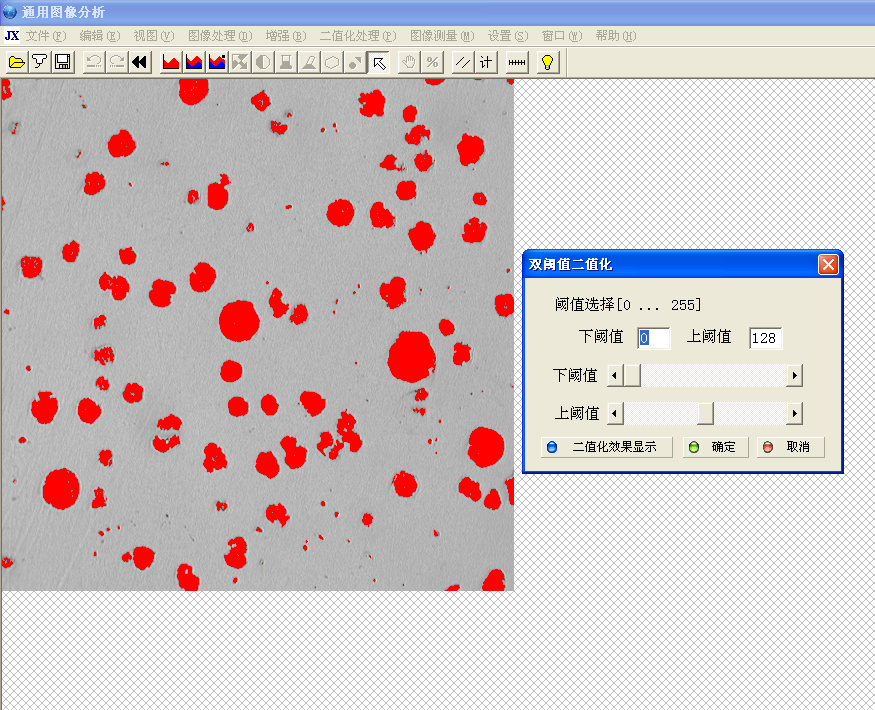

5.圖像分割和處理：
除提供标準的灰度阈值分割外，還提供強大的彩色圖像分割能力，用戶可對灰度、彩色圖像進行自動、半自動分割識别；可對分割後的二值圖像進行特殊處理，便于測量統計。

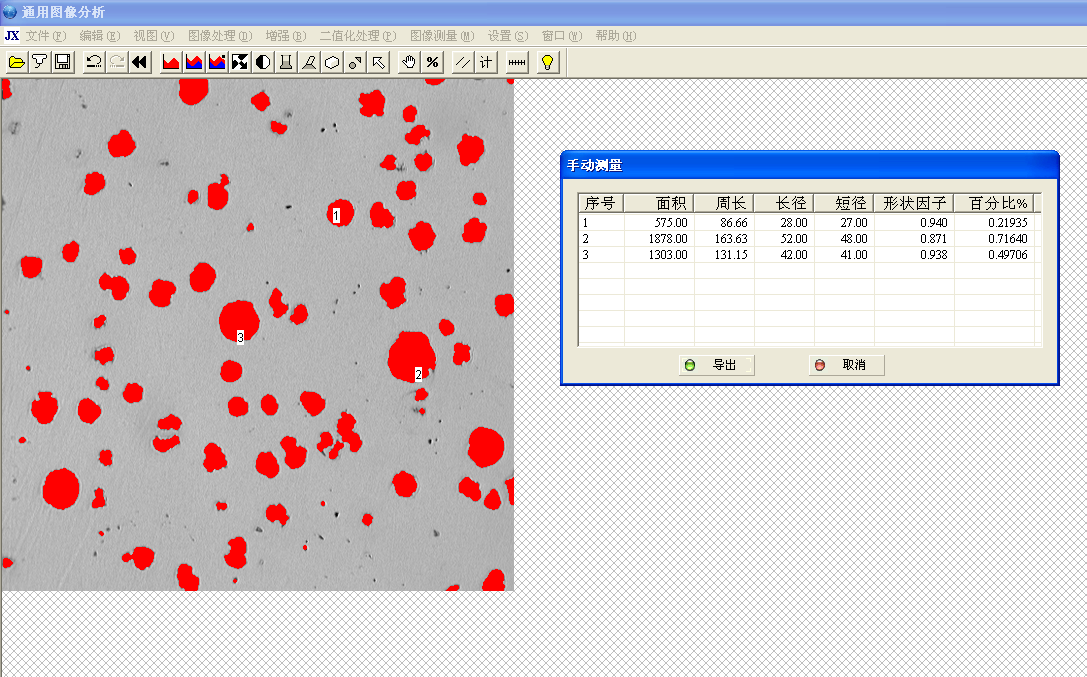

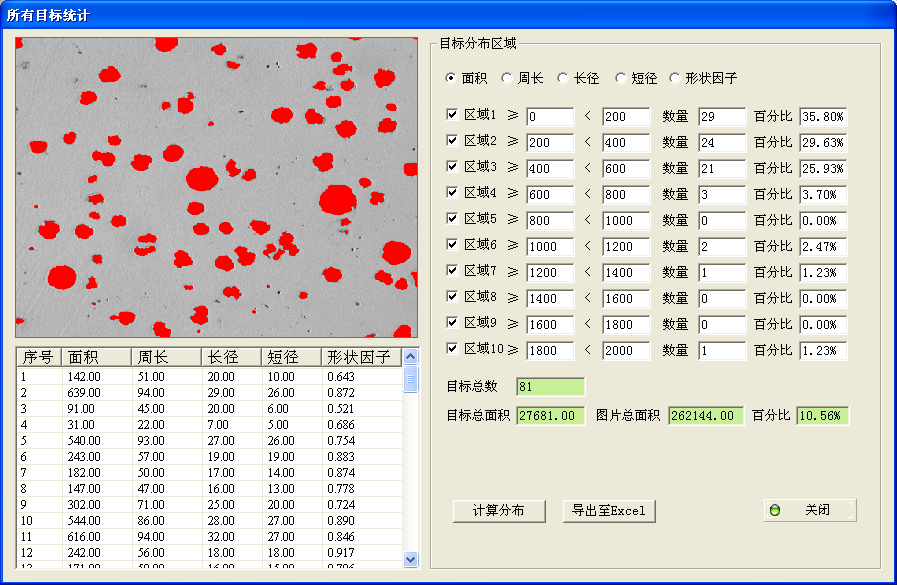

6.參數測量及各種分析：
系統能夠準确識别由孤點、線段、物體等元素組成的複合特征物，提供豐富的特征物統計參數；可對直線、曲線、任意線的長度、角度、面積等幾何參數進行人工測量；擁有位圖分析、光密度分析等圖像數值分析功能，以滿足特殊的研究需要。

7.個性化的圖像标注和編輯：
采用獨有的圖像層與标注層分離技術，提供豐富的标注工具，時間、日期自動标注；支持無限多個元素子層，能夠方便地修改各标注元素的位置、尺寸、字體、顔色等屬性；還可将标尺叠加到圖像上；顯示和打印時，系統自動叠加圖像5層和标注層；系統自動記錄标注過程，可重複用于同類試樣圖像的标注；對圖像進行編輯時，可進行微粒清除、孔隙填充、目标分離、斷點連接等操作。

8.實用的專用測量功能：

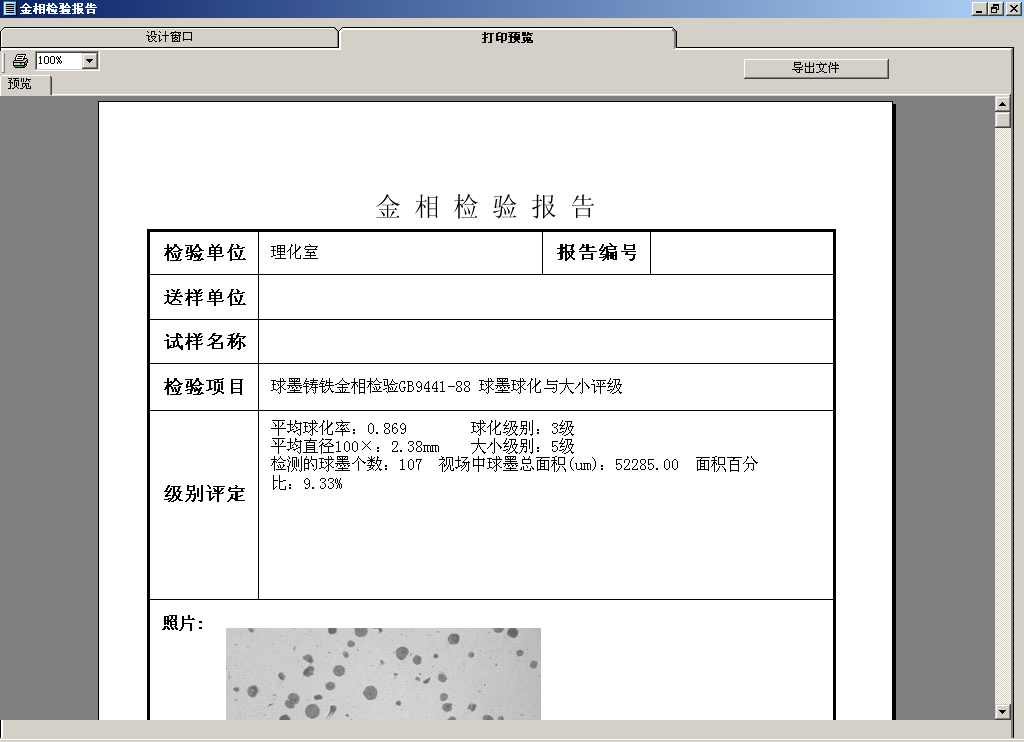

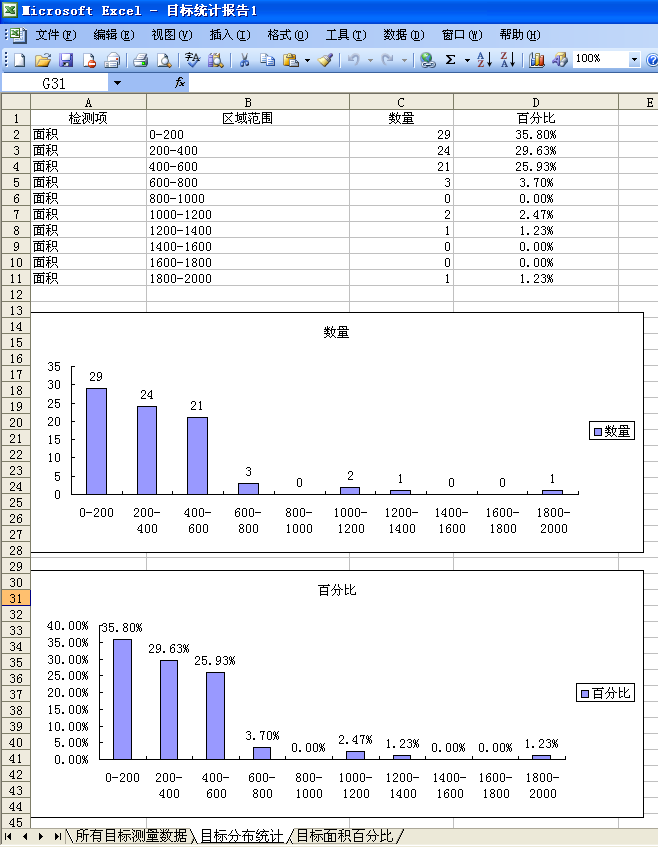

提供大量符合生産檢驗和科研需要的專用測量模塊；所有模塊均采用GB 或國際通用标準；提供豐富的檢測報告模闆，數據輸出快捷方便；用戶也可自行設計檢測報告。

系統提供的專用測量及評級軟件包括：
1、脫碳層深度的測定：
參考标準GB 224-87，
可以計算脫碳層的厚度，統計合格比例，制作脫碳層厚度檢測報告，并輸出。
适用于具有退火（或鐵素體-珠光體）組織的鋼種，也可以有條件地用于那些硬化、回火、軋制或鍛制狀态的産品，一般來說，觀測到的組織差别，在亞共析鋼中是以鐵素體與其它組織組成物的相對量的變化來區分的，在過共析鋼中是以碳化物含量相對機體的變化來區分的；
對每一個試樣，在深的均勻脫碳區的一個顯微鏡視場内，應随機進行幾次測量（至少需要5次），以這些測量值的平均值取做總脫碳層深度。
2、滲碳層深度的測定：
參考标準：GB /T 11354-2005，
适合檢測鋼鐵零件表面滲碳層深度的測量，适用于氣體滲氮、離子滲氮、氮碳共滲處理後的鋼鐵零件表面滲碳層深度、脆性、疏松及脈狀氮化物的測定和評定。
3、層深長度測量：參考标準：ZBJ 36016-90，
   滿足單層、多層、複合層的測量、分析和報告制定、輸出。
4、顯微硬度測量：
參考标準：GB/T4340.2，
   通過對顯微維氏硬度計等載荷下的壓痕進行分析測量，獲得對應的維氏、洛氏、布氏等硬度計；并可以方便的進行硬度曲線的，硬度分布直方圖；并輸出專業硬度分析報告。

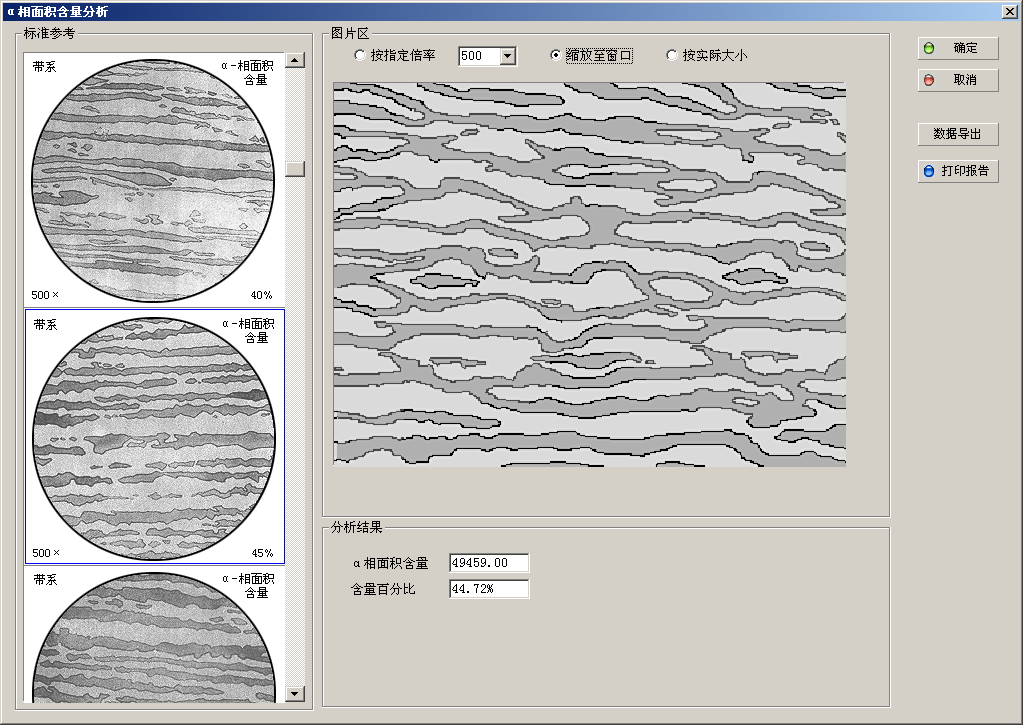

5、鐵素體奧氏體型雙相不鏽鋼α—相金相測定： 參考标準：GB 6401-86，
   在金相顯微鏡明場下對照标準系列圖片測定試樣檢查面上的α-相面積百分含量，可以先在低放大倍數下全面觀察整個檢查面，選定α-相含量适中的部位測定，測定時放大倍數爲500x，放大後圖像的視場直徑爲80mm，當α-相的尺度與标準系列圖片尺度相差甚多時，爲便于對照測定，允許适當調整放大倍數，使視場中的α-相同标準系列圖片的尺度相當，标準系列分爲帶系和網系兩類。
6、 奧氏體型雙相不鏽鋼α—相金相測定：
參考标準： GB 13305-91，
    奧氏體不鏽鋼中α-相的面積含量采用與标準評級圖相比較的方法測定，将試樣置于金相顯微鏡明場下觀察，先用較低的放大倍率全面觀察整個檢驗面，以便選取檢驗面上α-相面積含量嚴重的視場，測定時以此進行比較評級，以确定α-相面積含量，放大倍率一般在280-320X。需要保證視場直徑在0.267mm範圍。
7、第二相面積含量測量：
   區分、識别、并計算分析視場内第二相含量。
8、多相面積含量測量：
9、盤條索氏體含量評級：YB/T169-2000，

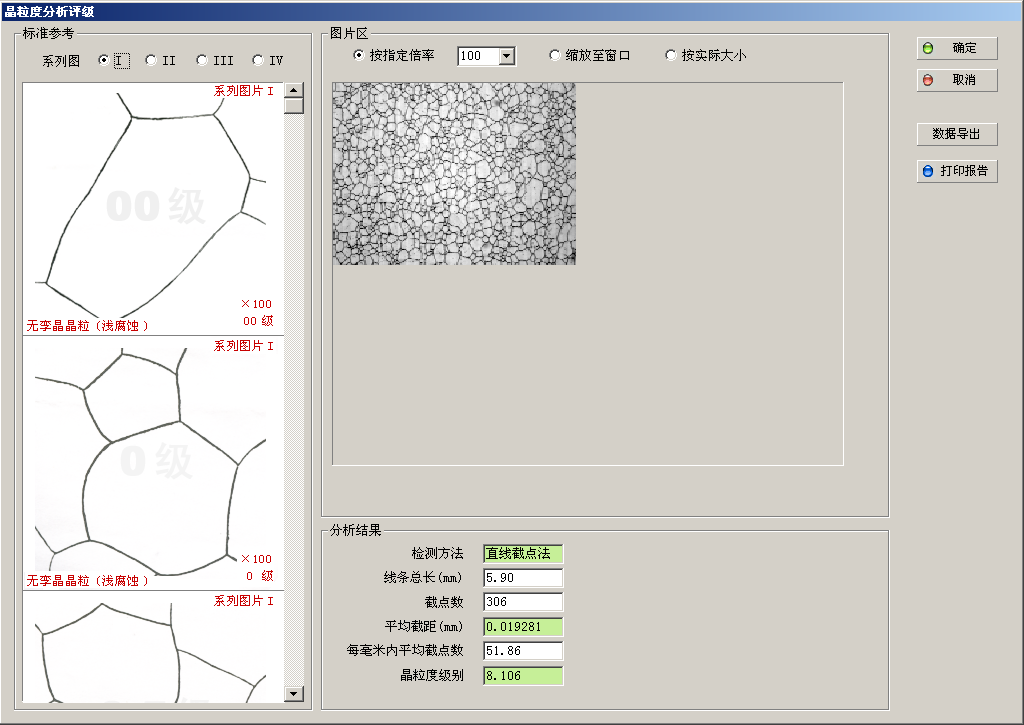

10、金屬平均晶粒度評級：GB 6934-2002，
參照标準： GB/T 6394-2002、GB4335-84、GB 6394-86、ASTM E1181-87、GB/T 3246.1-2000
測量數據：晶粒的平均截距、晶粒的平均截面面積。
分析數據：晶粒的公稱直徑、弗裏特直徑、單位體積晶粒度、晶粒度級别指數
測量方法：比較法、面積法、截點法（直線截點、單圓截點和三圓截點法）、晶界重建法
所有測量數據和分析結果以數據文件的形式保存，并可随時時調入計算機中，查閱原始數據資料，和自動輸出圖像測試結果報表。
11、 雙重晶粒度的測量評級：ASTM E1181-87，
12、低碳冷軋薄闆鐵素體晶粒度評級：GB 4335-84，
13、混有珠光體的鐵素體晶粒度評級：GB 6394-86，
14、非金屬夾雜評級：GB 10561-89，
參照标準： GB/T 18876.1-2002
評級方法：可以有GB ASTM  JK
可以自動或者手動測定，并且依據上述标準進行分類評級，提供豐富的圖像處理方法，
特别是針對非金屬夾雜制樣過程中易産生劃痕，專設去除劃痕功能。所有測量數據和分析結果以數據文件的形式保存，并可随時時調入計算機中，查閱原始數據資料，和自動輸出圖像測試結果報表。

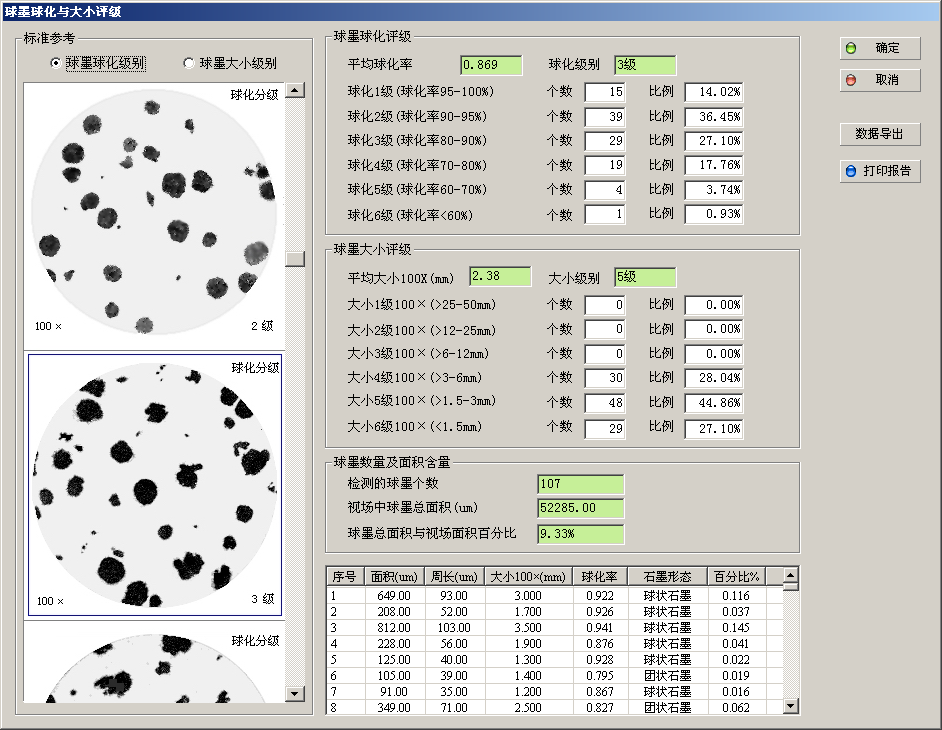

15、球墨鑄鐵球化率測量評級：
參考标準GB 9441-88，
可以自動計算球墨鑄鐵球化率級别、石墨大小級别、鐵素體與珠光體數量、磷共晶數量、滲碳體數量等。
16、灰鑄鐵金相分析：參考标準:GB 7216-87，
    可以自動、半自動進行石墨分布形态（片狀、菊花狀、塊片狀、支晶點狀、支晶片狀、星狀）、石墨長度、機體組織特征（鐵素體、片狀珠光體、粒狀珠光體、屈氏體、粒狀貝氏體、針狀貝氏體、馬氏體）、珠光體間距、珠光體數量、碳化物分布形狀、碳化物數量、磷共晶類型、磷共晶分布形狀、磷共晶數量、共晶團數量等的評級和數量、分布等分析。
17、鋼中石墨碳評級：GB/T 13302-91，
18、高速鋼大塊碳化物評級：GB/T 4462-84，
19、顆粒度分析
20、鋁合金包覆層厚度測量分析軟件
參照标準 GB/T3246.1-2000
可以計算包覆層厚度以及包覆層厚度百分數。
所有測量數據和分析結果以數據文件的形式保存，并可随時時調入計算機中，查閱原始數據資料，和自動輸出圖像測試結果報表。
21、 鋁钛硼絲測量分析
可以計算和分析鋁钛硼絲的長徑、短徑以及形狀等等。給出各項統計數值。
所有測量數據和分析結果以數據文件的形式保存，并可随時時調入計算機中，查閱原始數據資料，和自動輸出圖像測試結果報表。
22、鋁合金過燒分析
按照設定的參數區分複熔共晶球團、晶界局部複熔、複熔三角晶界等結構，根據測量測量給出判定結果。
所有測量數據和分析結果以數據文件的形式保存，并可随時時調入計算機中，查閱原始數據資料，和自動輸出圖像測試結果報表。
23、位錯密度測量分析軟件
可以測定位錯腐蝕坑的數量，得到位錯密度，是指單位表面積内形成位錯腐蝕坑的個數。
24、粒子測量分析軟件
可以測定鋁合金相組織中粒子的數量以及大小形狀，給出其分布曲線以及各種統計數據。
25、孔隙度測量分析軟件
參考标準：JB/T 6289-92
鑄造鋁金相檢驗中，按照冶金标準測定孔洞的數量多少并給出評級結果。
26、初晶矽和共晶矽的測量
參照标準： JB/T 6289-92
分析内容：初晶矽、條狀矽、共晶矽、α—固溶體等的數量
特别是針對非金屬夾雜制樣過程中易産生劃痕，專設去除劃痕功能。所有測量數據和分析結果以數據文件的形式保存，并可随時時調入計算機中，查閱原始數據資料，和自動輸出圖像測試結果報表。






9．獨有的可視化記錄管理器：
系統自動記錄圖像的處理過程，生成參數化的數據包，将其發送到可視化記錄管理器；可對處理過程重新編排、調整；系統能夠批量處理同類試樣圖像，自動完成圖像預處理、特征物提取、測量評級、生成檢測報告及打印工作。
10．處理過程浏覽器：
浏覽處理過程的每步結果；可将單步處理結果存入圖像文件，或将全部處理結果轉爲圖像序列，用于輸出制作幻燈片，方便教學或科研成果演示。
11.安全可靠的數據備份功能：
采用冗餘技術，将采集的試樣圖像分别存儲到處理圖像庫和原始圖像備份庫；原始圖像備份庫具有隻可讀屬性，保證原始圖像不會因誤操作而丢失；可将處理圖像庫、原始圖像備份庫和圖像資料數據庫刻錄到光盤，進行保存。
