産品特點
1、采用光電數顯技術，以精密光栅尺作爲XY軸測量元件，讀數直觀，檢測方便；
2、主顯微鏡配有多種目鏡和物鏡，視場範圍大，成像清晰；
3、主顯微鏡可左右偏擺，适用于螺旋狀零件的測量；
4、透射、反射照明均采用冷光源，發熱量低，壽命長；
5、具有快速移動和微動裝置，并可迅速切換；
6、工作台可旋轉運動，方便測量角度；
7、帶有光學定位器、頂針架等多種附件，使用面廣。
其典型測量對象有：
   1、測量各種成型零件如樣闆、樣闆車刀、沖模和凸輪的形狀；
   2、測量螺紋塞規、絲杠和蝸杆等外螺紋的中徑、大徑、小徑、螺距、牙型半角；
   3、測量齒輪滾刀的導程、齒形和牙型角；
   4、測量鑽模或孔闆上孔的位置度，鍵槽的對稱度等形位誤差。
技術參數
1、工作台
坐标測量行程：X坐标：150    Y坐标：75
X、Y坐标測量分辨率：0.001mm
儀器準确度：(2+L/50)um，式中L爲被測長度，單位：mm
圓工作台直徑：Φ190（玻璃）  Φ280（金屬）
圓工作台角度分劃範圍：0°～360°
圓工作台測角分辨率：3′
顯微鏡立柱
傾斜範圍：±12°
傾斜角度分劃值：30′
2、測角目鏡
角度分劃範圍：0°～360°
角度分劃值：1′
3、輪廓目鏡
輪廓目鏡分劃範圍：±7°
輪廓目鏡角度分度值：10′
4、光學定位器
光學定位器最小探測孔徑：Φ5mm
光學定位器最大探測深度：15mm
5、測量力：0.1N
6、頂針架
夾持最大直徑：Φ70mm
夾持最大長度：190mm
7、物鏡：

物鏡放大率	總放大率	工作距離	視場距離
1×	10×	82 mm	20mm
3×	30×	70 mm	6.7mm
5×	50×	49mm	4mm

8、儀器承受工件最大重量：20kg
9、儀器主機外形尺寸：720×460×600
10、儀器重量：100kg

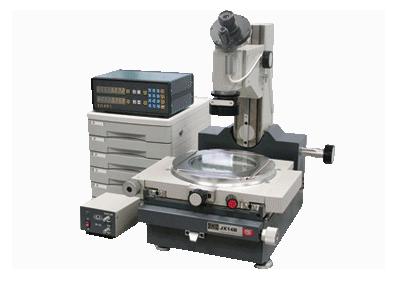

（産品照片僅供參考；本公司保留對産品進行改進提高的權利，屆時恕不另行通知客戶；本産品配置以裝箱清單爲準。）
