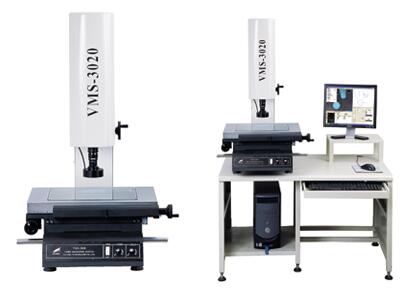

産品介紹：影像測量儀适用于以二次元測量爲目的的一切應用領域，在機械、電子、儀表、塑膠等行業被廣泛使用。
産品特點：影像測量儀具有多種數據處理、顯示、輸入、輸出功能，特别是工件擺正功能非常實用；儀器備有RS-232接口，與電腦連接後，采用Mclns測量軟件測繪圖形進行處理及輸出。
産品規格參數：

儀型号		JTVMS -1510	JTVMS -2010	JTVMS -2515	JTVMS -3020	JTVMS -4030
工作台	金屬台面尺寸	354×228	404×228	450×280	510×290	606×466
	玻璃台面尺寸	210×160	260×160	306×196	360×260	450×350
	運動行程	150×100	200×100	250×150	300×200	400×300
	儀器重量(Kg)	100	110	120	200	240
	外形尺寸	600×550×920	600×550×920	680×600×1020	780×670×1070	960×750×1100
Z軸升降行程		150mm
工作距離		108mm
X、Y、Z數顯解析度		1μm
X、Y坐标示值誤差		≤(3+L/200)μm
影像系統		攝像機：彩色1/3" CCD 變焦物鏡倍率：0.7~4.5X 視頻總倍率：30X~230X 物方視場：7~1.1mm 表面光源與透射光源均使用LED，亮度可調節
電源		AC180~260V 50Hz

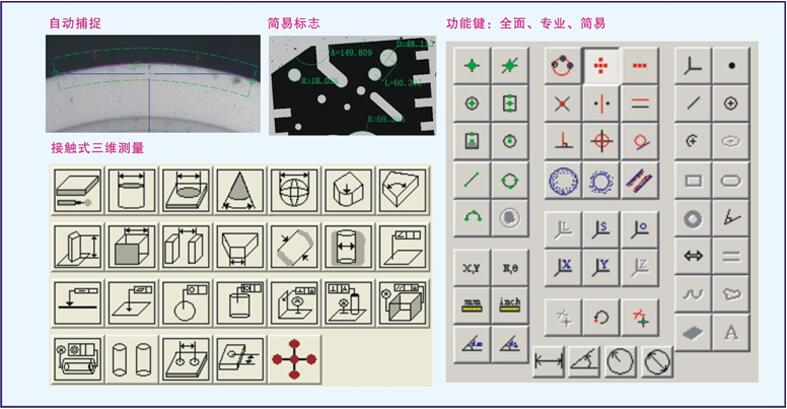

軟件功能： 1.專業的量測功能：自動測量點、線、圓等元素.點線距、平行線距、角度、弧、多點回歸圓、兩圓圓心距等尺寸的量測。 2.定位功能：包括對回機械原點、單點平移、擺正等功能。 3.記憶點呼出:可利用圖形上既有的量測點資料，作記憶呼出，直接執行各項運算功能，繪出圖形，方便快捷。 4.結果顯示方式：單位的切換如：mm、um、inch、mil。 5.精度校正：軟體提供線性、非線性精度補償，随時校驗硬體準确度，修正精度不良現象。 6.彙出功能：自動轉EXCEL、WORD生成檢測報表;直接畫線、圓、弧時，直接把線、圓、弧角等測量圖形直接轉到CAD軟件中,生成相應的圖形CAD工程圖。 7．SPC 統計功能：自動認識指定的量測數據，并計算其最大值、最小值、平均值、标準值、Ca、CP、Cpk…的運算，且可以應用于生産線實時量測判斷。

配置表：

機型	主機
CCD	進口彩色CCD
鏡頭	美國NAVITAR鏡頭
軟件	嘉騰Quickmeasuring幾何量測軟件（含視頻卡、光碟及加密鎖）
光栅尺	JATEN
LED光源	JATEN
數據處理器	JATEN
導軌	臺灣上銀
鑄件工作台	JATEN
基座	大理石
電腦	聯想液晶

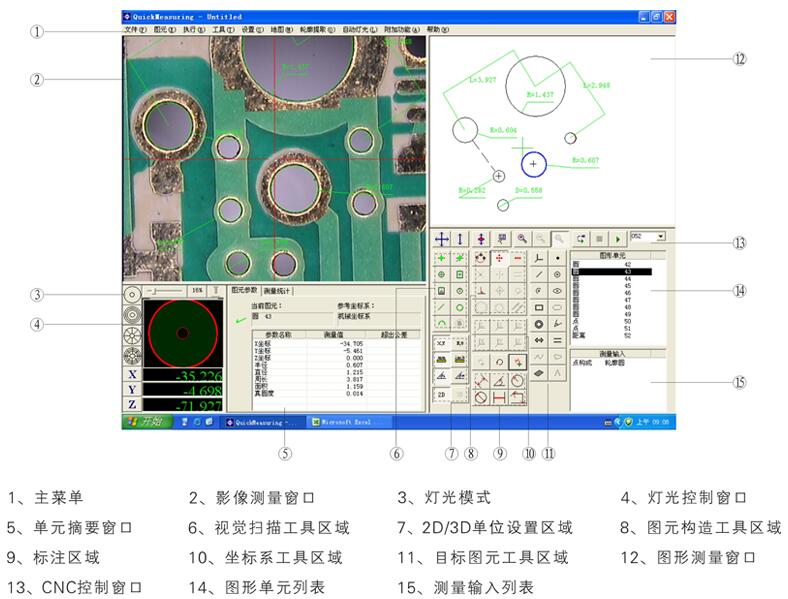

軟件功能介紹：



軟件功能介紹：
1、Quickmeasuring幾何量測軟件的設計是簡單易學的—架構在微軟的Windows平台上，如同word或者Excel應用軟件一樣，整合了多種應用設計，呈現在全新組合的Quickmeasuring量測軟件上，
2、Quickmeasuring幾何量測軟件提供了多種幾何運算的功能—您可以借助各種直覺式的功能鍵輕易的在您的工件上取得資訊并執行各種幾何運算，來獲得您所需要的坐标、尺寸及外觀等資訊。
3、3、QUICKMEASURING的程式易于編輯——QUICKMEASURING使用教導式程式編輯，在量測過程中自動紀錄撰寫，量測完成則程式亦編輯完成。程式可被儲存、呼出及再執行。您亦可輸入DXF檔案到QUICKMEASURING并快速轉換成QUICKMEASURING可執行的程式。
4、QUICKMEASURING可自動紀錄量測結果——量測完成後，您可通過量測資訊及影像工具獲得您想要的資料，或計算、重組及儲存這些資料。
5、QUICKMEASURING可進行最少取點或多點量測——在幾何運算上，各種量測功能被定義了最少取點數，例如兩點取線。但您也可以通過多點輸入功能鍵額外取點，而獲得更精确的量測值。
6、QUICKMEASURING可将既存單元組合成新的單元——利用單元構成功能鍵的搭配，您可輕易的由已  存的單元衍生出其她的新單元。
7、QUICKMEASURINGS可輕易建立參考坐标系——借助軸補正及原點歸零，您可建立一個使用坐标系。QUICKMEASURING 允許您在同一個量測過程中設定多個參考原點，并可任意指定各量測單元與各參考原點的關聯。
8、光學對焦： 由電腦判定每次的對焦面，以保證變換焦距時測量的重現性及精準度。（重現性及精準度在 2ΜM 之内）
9、光學對焦測高： 搭配光學對焦功能可測量Z軸高度。（重現性及精準度在2ΜM之内）
10、上下光源都可編程，上光源是五環八向四區光源控制可提供多重光源亮度及角度，而且， 光源的狀态在編輯程式的同時被一併保存，實現光源的自動控制。11、“全圖” 導航定位窗口: 可以即時流覽所有繪制的圖元，并可讓滑鼠點那走那,更讓測量之數據統統在掌控之中。
12、“流覽”窗口： 可觀察工件的全圖形并具有類似AUTOCAD的縮放功能。
13、在“流覽”視圖中進行标注： 可以直接在“流覽”視圖中進行尺寸的标注。
14、“地圖”窗口： 可把所拍的工件局部照片精密的整合成工件全圖，并保存爲高圖元的照片。還可打開以前所拍的地圖，直接進行繪圖、标注、修改等操作。15、在“地圖”上導航定位： 在所拍地圖上點擊滑鼠，則工作台移至滑鼠所點擊的位置，并在影像中顯示出來。
16、亞圖元找邊： 讓軟體即時刷新,即時跟蹤滑鼠，自動捕捉滑鼠離最清晰邊緣的最近點，更大程度的節約測繪時間。
17、自定義圓： 可按客戶需要自定義标準的圖（由客戶自行定義圓的圓心座标、直徑、半徑）。再以标準的圓和影像中的工件作對比，從而找到工件與标準圖形之間的誤差。
18、自定義線段： 客戶自行定義線段的起點座标、長度、旋轉的角度，再與影像中的工件作重叠對比，從而找到工件與标準圖形之間的誤差。
19、标注： 可測量平面上的任何幾何尺寸（直徑、半徑、角度、兩線距離、點到線的距離、兩圓間距等等）。
20、自設客戶座标： 可以根據客戶本身的需要在影像中的實際工件上自行設定座标原點（0，0），再以（0，0）點爲基準在畫面任一點上标示該點X，Y座标位置。
21、抄數： 可将産品外形描出，描出的圖形可轉入AUTOCAD形成工程圖。
22、形位公差： 真圓度，真直度，同心度，可計算出産品上圓形真圓度、直線邊真直度及兩圓心的同心度。
23、設置公差： 可設置産品的實際尺寸超出範圍，超出則以紅色背景警示。或停止工作，測試0K後再執行下一步。

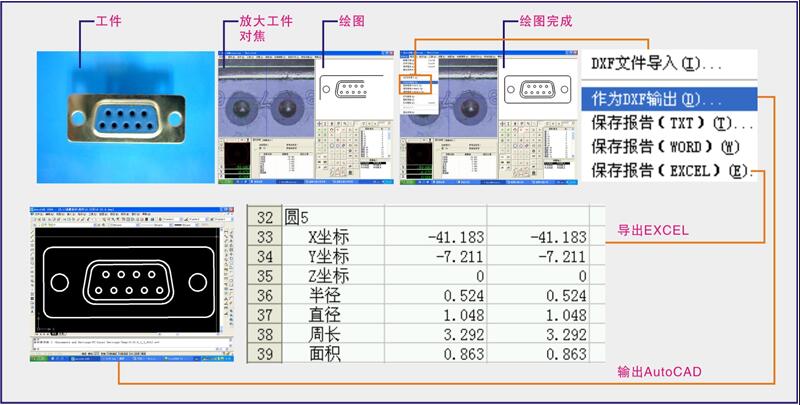

24、發送至AUTOCAD：可将即時影像中按實際工件外形所描繪的圖元直接輸出到AUTOCAD中成爲工程圖。
25、打開“PDF文檔”：除了可打開DXF文檔外,還可打開PDF文檔。
26、保存高圖元照片：可保存下更清晰的測繪圖元及産品照片。可以更大倍數的在看圖軟體中觀察所保存的圖片。
27、Z軸校正： 對Z軸的移動偏差進行補償，使測量更精準。
28、運動系數控制： 可以更快速的在工作台中進行定位，節約大量的測量時間。
