産品介紹：

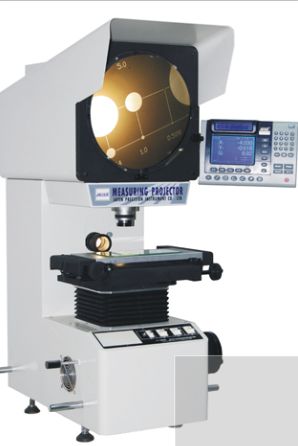

JT-3015Z正像數字式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀複雜工件的輪廓尺寸和表面形狀，如樣闆、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。 産品特點：
儀器光學系統品質優良，物鏡成像清晰，放大倍率準确。在透射光照明下，輪廓測量誤差小于0.08%；坐标測量示值誤差可達(3+L/200)μm，L爲被測長度(單位：mm)；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可爲倒像。 此投影儀Z軸升降采用導軌的傳送方法，提高了其機身的穩定性及耐久性，投影儀成像清晰、放大倍率準确。
優點：
本公司所生産之測量投影儀與同類産品相比，具有以下之特點：
1、本儀器能高效地檢測各種複雜工件的輪廓和表面形狀如：樣闆、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
2、使用範圍更爲廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生産車間不可缺少的一種計量檢定設備。
3、儀器測量精度：（3+L/200）μm
4、X，Y坐标數顯解析度：0.0005mm
5、數據處理系統：DP100 多功能數據處理系統，全中文顯示可做多點采樣，坐标旋轉，點、線、距離，角度檢測RS-232數據輸出，可顯示出測量圖形。
6、采用的是45°角的渦輪、渦杆升降。
 技術參數：
1、工作台---金屬台面尺寸：340×152，
            玻璃台面尺寸：196×96，
            X座标行程：150，
            Y座标行程：50，
            Z座标行程(調焦用)(mm)：90(調焦)，
            儀器測量精度：4+L/200，
            X、Y座标數顯解析度：0.0005mm，
2、投影屏---投影屏尺寸：Φ312，使用範圍 > Φ300 （刻有米字線），
            投影旋轉範圍：0~360°，
            旋轉角度數顯解析度：1’或0.01°，
3、物鏡：

放大倍數：	10X(可選)	20X(可選)	50X(可選)	100X(可選)
物方線視場	φ30	φ15	φ6	φ3
物方工作距	77.7	44.3	38.4	25.3
測量最大高度	90	90	90	90

4、數據處理系統：DP-100 多功能數據處理系統，全中文顯示可做多點采樣，座标旋轉，點、線、距離，角度檢測RS-232數據輸出，
5、儀器照明：透射與反射照明光源均爲24V/150W鹵素燈，
6、儀器電源：110V/220V(AC)，50/60Hz，總功率400W，
7、冷卻方式：強制風冷(3軸流風扇)，
8、外形尺寸：長×高×寬：800×800×1150，
9、儀器重量：130KG，
