産品介紹：

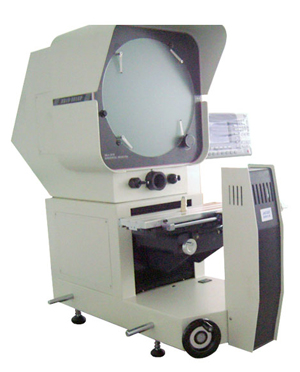

HB24-600型大屏幕卧式測量投影儀，是一種光、機、電、計算機一體化的精密高效光學計量儀器，投影儀被廣泛的應用于機械、儀表、電子、輕工等行業，院校、研究所以及計量檢定部門的計量室、試驗室和生産車間。本儀器能高效率地檢測各種形狀複雜工件的輪廓尺寸和表面形狀，如樣闆、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等。 産品規格參數：
1、 投影屏
1.1 投影屏尺寸：Ø615
1.2 投影屏旋轉範圍：0~360°
1.3 旋轉角度數顯當量：1'或0.01°
2、  物鏡

物鏡放大倍數	10X(選)	20X(選)	50X(選)	100X(選)
物方工作距離	180	120	80	62
物方線視場	Ø60	Ø30	Ø12	Ø6

3、 工作台
X坐标行程：300mm
Z坐标行程：150mm
Y坐标行程：125mm（調焦）
工作台尺寸：455×126mm
工作台擺動範圍：±15°
4、 數據處理系統
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣， 座标旋轉，點、線、距離，角度檢測RS-232數據輸出
5、 儀器照明
透射照明光源：24∨/150W 鹵鎢燈
反射照明光源：21∨/150W 鹵鎢燈（帶照明光線）
冷卻方式： 強制風冷（3軸流風扇）
儀器電源：110∨/220∨（AC），50/60HZ，總功率400W
儀器處形尺寸（長×寬×高）：1620×750×1410mm
 儀器重量（Kg）：200
本公司所生産之測量投影儀與同類産品相比，具有以下之特點：
1、本儀器能高效地檢測各種複雜工件的輪廓和表面形狀如：樣闆、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
2、使用範圍更爲廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生産車間不可缺少的一種計量檢定設備。
3、儀器測量精度：（3+L/200）μm
4、X，Y坐标數顯解析度：0.0005mm
5、數據處理系統：DP300 多功能數據處理系統，全中文顯示可做多點采樣，坐标旋轉，點、線、距離，角度檢測RS-232數據輸出，可顯示出測量圖形。
