測量原理：
測量儀按 M 制輪廓法（觸針式）測量原理進行設計，其各項性能指标均符合 國标 GB6062－ＧB6062－85《輪廓法測量表面粗糙度的儀器》，表面粗糙度評定 參數的運算完全符合國标 GB3505－83《表面粗糙度 術語 表面及其參數》之 定義。

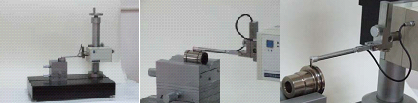

測量儀工作時，傳感器在驅動器的勻速驅動下，沿被測制件表面滑行，制件 表面的微觀不平度輪廓使傳感器的觸針相對于基準線上、下運動（基準線由傳感 器上導頭提供）；經傳感器的“機一電”轉換和 PC 機的信号采集和運算處理，最 後顯示多參數粗糙度值，同時還能保存和打印粗糙度值和輪廓波形。
特點：

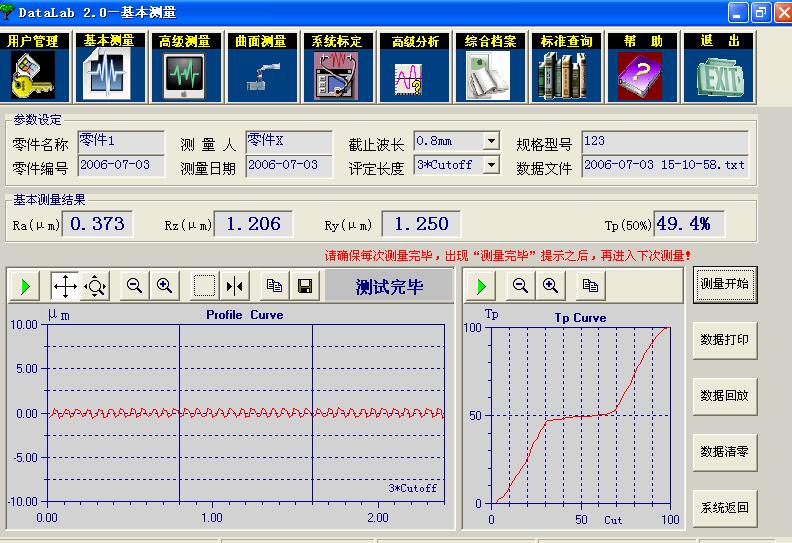

z 儀器的操作和測量結果的運算由電腦完成，直接顯示測量數據和粗糙度 輪廓曲線；使用方便，測量效率高。
z 本儀器較适用于測量各類機械加工表面如平面、外圓、内孔、凹槽等表 面的粗糙度。
z 适合企業計量室、檢測中心、車間檢測站等所有對零件表面有較高檢測 要求的場合使用。

主要技術指标：

測量參數	Ra、Rz、Ry、Rmax、tp、Rq  、Rv、Rp、R3z 等
測量範圍	Ra:0.025μm ~12.5μm
取樣長度	0.25 mm, 0.8 mm，2.5 mm
分辨率	0．001μm
評定長度	1，2，3，4，5 倍取樣長度
測量行程	0.5 mm ~13.5mm
示值誤差	≤±10%
示值變動性	≤6%
最小可測孔徑	5 mm/選配
最深可測凹槽	15 mm/選配
電源	220VAC，50HZ  ，3A
符合标準	國标 GB6062-2002，ISO3274-1996

标準配置：

直線驅動器	标準傳感器	Ra 标準樣闆	信号采集卡
A/D 轉換卡	測量軟件	燕尾調高部件	信号控制線
信号線	十字工作台	"V"形傾斜工作台	立柱工作台
電腦（品牌機）

選配件：

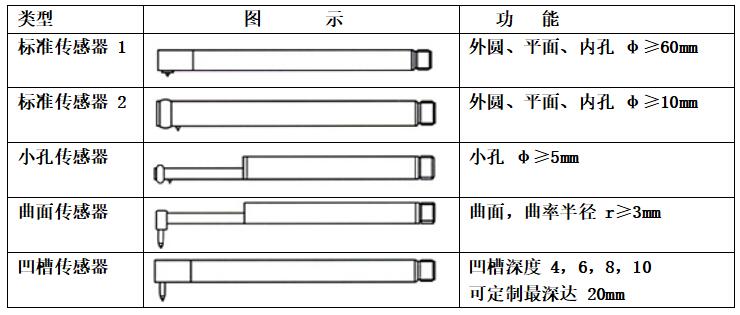

 傳感器  –用于不同工件表面的粗糙度的測量


本儀器特點：
1、基本測量參數：Ra、Rz、Ry
2、測量範圍： Ra：0.025～6.30μm
(曲面：Ra：0.025～1.0μm) Rz、Ry：0.100～50.00μm
(曲面：Rz：0.100～10.0μm)
3、取樣長度（λC）： 0.25、0.8、2.5mm (曲面：0.25、0.8mm)
4、評定長度：１～5λC 可選（λC＝0.25mm、0.8mm、2.5mm）
5、系統誤差：±10％ (曲面：±15％)
6、示值變動性：≤6％ (曲面：≤12％)
7、高精度壓電傳感器
8、 傳感器測量速度：1.5 mm /s (λC=0.25、0.8mm 時)
3.0 mm / s (λC=2.5mm 時)
9、傳感器觸針針尖半徑：10±2.5μm
10、電源：AC 220V/1A，50Hz
11、可選配曲面傳感器、小孔傳感器、凹槽傳感器等附件。
标準配置清單：（僅供參考，以裝箱單爲準）

序号	名       稱	數量	備  注
1	直線驅動器（包括調高部件）	1 套
2	标準傳感器	1 支
3	A/D 卡及信号處理闆	1 套
4	表面粗糙度測量軟件	1 套
5	校準樣闆	1 塊
6	立柱工作台	1 台	可選配
7	十字工作台	1 台	可選配
8	傾斜工作台	1 台	可選配
9	PC 機	1 套	可自備
10	打印機	1 台	可自備
