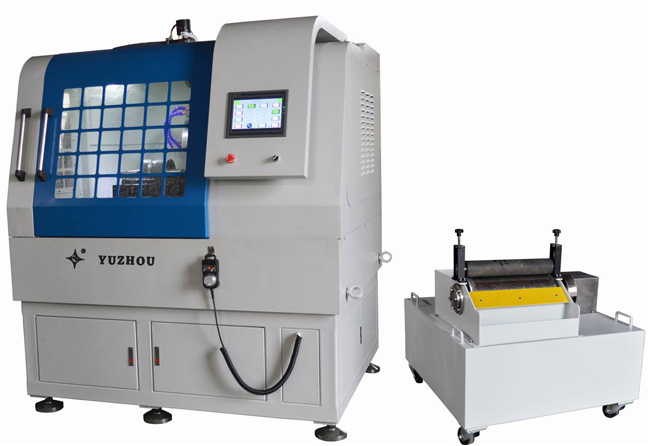

本機是一種PLC自動控制的金相試樣切割機，X，Y，Z方向自動精确控制，智能切割可根據材料硬度變換進刀量，達到較快切割效果，切割速度變頻控制，具有較高可靠性和控制能力，具有：㈠電子手輪、自動随意轉換，㈡觸摸屏顯示各種切割數據，㈢精确定位，㈣擺動切割、連續切割兩種功能切割方式，切割時能根據材料的硬度變換切割速度，達到快速切割的目的。爲了方便切割室清洗和主軸電機安全，我們采用了機、電分離；切割室安全防護罩上具有大的觀察視窗，使使用者便于觀察樣品的切割全過程；切割室内安裝了LED照明燈，實現對整個切割室所用區域的有效照明；切割室内的換氣風機可保證切割時産生的各種蒸汽和煙霧的高效流動排出，增加了工作室内明亮和清晰度；設計人性化，運用了人機工程學原理。特點：噪音低，操作方便，外形美觀，使用安全，是實驗室制樣設備之一。
        機體形式：立式。主要有上部（安全罩），中部（機架），右滑門，側開門，下部機架（電氣箱、工具箱），夾具、沖洗龍頭，冷卻水箱（獨立）組成。
采用變頻電機直連切割片，無極調速，簡明的設計，堅固的結構，直接驅動提供了電動機與切割片之間的動力傳遞，并确保高效率、低噪音、較低限度的維護以及較長的使用壽命。
        專爲大型工件的大容量切割而設計，使維護機器零件和處理大型工件變得更加容易。滑動門和鉸鏈門使您擁有更多的空間以及無限制的進出，從而能更加方便的将大型工件裝載在合适的位置。也可以從上前左三個方向都可以将工件送入切割室。
        工作區域采用全封閉式結構，并有透明防護罩，供切割時觀察。配有冷卻水箱專供儲存冷卻液，切忌使用自來水作爲冷卻液。切割工作完成後，用左邊沖洗龍頭，沖洗室内垃圾并關閉安全門。
主要技術參數：

型号	QGZ-120	QGZ-200	QGZ-300
控制方式	手動/自動,三軸聯動,10寸工業觸摸屏控制， 也可切換到操作手柄控制
性能特點	自動排霧系統，報警系統，雙LED燈照明，紅一字光标定位
切割進給速度	3毫米/分，5毫米/分，8毫米/分，12毫米/分 （用戶根據需要可修改設置速度）
砂輪片直徑	Ø380xØ32x2 mm	Ø400xØ32x3 mm	Ø450xØ32x3 mm
工作台尺寸(X*Y)	450x350 mm	485x400 mm	530x630 mm
Y軸最大行程	250 mm	300 mm	420 mm
X軸最大行程	100 mm	100 mm	110 mm
Z軸最大行程	160 mm	230 mm	230 mm
最大切割截面	120x100 mm	200x120 mm	300x150 mm
夾具開口	120 mm	200mm	300 mm
變頻電機	4kw,轉速： 500-2800轉/分	7.5kw,轉速： 500-2800轉/分	7.5kw,轉速： 500-2800轉/分
進給電機	伺服電機	伺服電機	伺服電機
冷卻水箱容積	120L	120L	120L
外形尺寸	1400x 1000x 1850mm	1550x 1100x 1900mm	1650x 1350x 1900mm
重量	約1800kg	約2200kg	約2500kg
