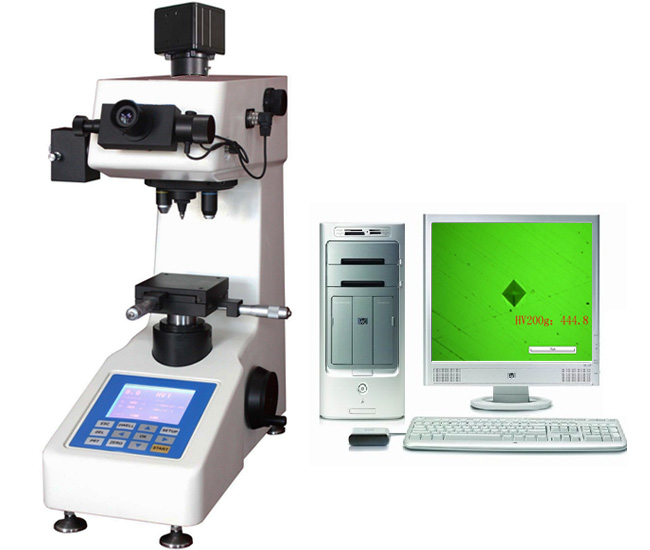

XHV-1000-CCD高端圖像自動測量數顯顯微硬度計，是電腦微機自動測量系統與硬度計相結合，通過CCD攝像接口将顯微維氏硬度計和計算機相連，整個測試過程通過鍵盤和鼠标的簡單操作即可完成，測量精度高，最大限度減少人爲誤差和避免操作者視覺疲勞，能滿足各種顯微硬度測出要求，具有先進水平的硬度試驗機。
設備品質高，精度好，同一性可靠性高，是替代進口産品的選擇。 配置：
 1）、XHV-1000自動轉塔數顯顯微維氏硬度計，（出口機型，廣泛替代進口同類型産品）
 2）、NK光電圖像接口，
 3）、EV-500：500萬像素USB3.0高速高級數碼攝像頭，
 4）、NK-201硬度分析軟件，
 5）、聯想商用機/17寸标屏及打印機
功能：
1）、滿足每次加載荷和每次讀取壓痕的逐次實驗，也可以作連續加載後連續讀取壓痕的連續試驗（加配自動平台及控制系統），
2）、可在顯示器上直接觀察測量壓痕，用鼠标測量精确度高。
3）、可以方便的設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。
4）、可以實現單點測量可随機測量多點、統計測量數據，
5）、可以方便計算硬化層深度，并做統計，輸出報告，

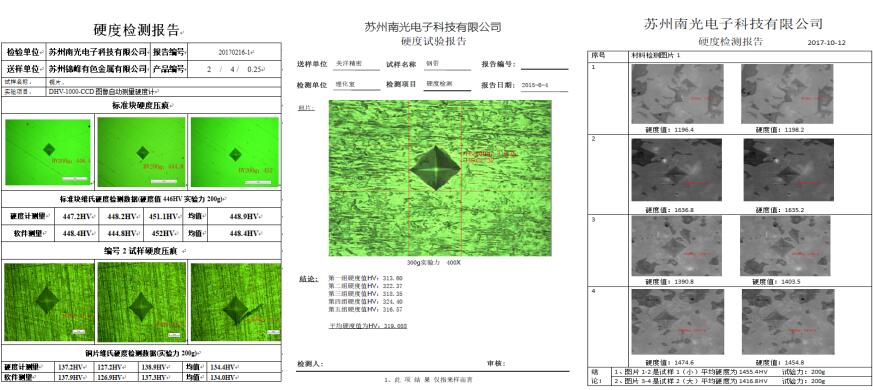

6）、方便測量硬化層各點硬度，并能制作硬度曲線，輸出硬度檢測報告等。
7）、方便快捷，精度高，同一性好。
XHV-1000自動轉塔高端數顯顯微維氏硬度計：
商品描述：
1）、顯微維氏硬度計是采用精密機械和光電計算機軟件相結合的新型硬度測試儀，可用于維氏或努氏硬度測試，通過把測得的對角線值輸入一體化計算器，從而計算出硬度值。
2）、顯微維氏硬度計适合于測試金屬材料，包括微小的零件、薄闆、金屬箔、優質電線、薄硬化層和電鍍層，還可用于測試諸如玻璃、珠寶和陶瓷等用其他相對大試驗力測試無法進行的非金屬材料。特别的是它能遵循金屬的結構，測試感應硬化或滲碳等材料的内部硬度。
3）、硬度測試分兩部分：第一部分，已知大小的試驗力驅動金剛石壓頭，壓入被測材料的表面。第二部分，用戶測量壓痕對角線長度，将測得的數據輸入主機，主機計算出相應的維氏或努氏硬度值。
4）、維氏和努氏硬度測試的區别在于所使用的壓頭不同。維氏壓頭是方形底面的棱錐形壓頭，而努氏壓頭是菱形底面的棱錐形壓頭。另外，維氏測試需要測量兩條對角線，努氏測試隻需測量一條對角線。
技術參數：
 1）、維氏标尺：HV0.01，HV0.025，HV0.05，HV0.1，HV0.2，HV0.3，HV0.5，HV1
 2）、試驗力單位：gf，mN
 3）、試驗力： （gf） 10    25    50  100   200   300   500   1000（1K）
                         （mN） 98    245    490    980  1960  2940    4900  9800
 4）、試驗力選擇： 旋轉試驗力變換手輪，選定的試驗力顯示在屏幕上
 5）、加載控制：   自動（加荷/保荷/卸荷）
 6）、保荷時間：    5—99秒(1秒爲增量)
 7）、測試模式：    HV/HK
 8）、硬度值： 手動測量壓痕，自動輸入測量讀數；自動計算并顯示硬度值
 9）、語言：       英文
 10）、光學系統：

物鏡	10×（觀察）	40×（測量）
側微目鏡	10×
總放大倍數	100×（觀察）	400×（測量）
最大測量範圍		200μm
分辨率		0.015μm

11）、X-Y試台:尺寸： 100×100 mm，       行程： 25×25 mm
               分辨率：    0.01 mm
12）、試件:最大高度： 90 mm，最大深度： 120 mm（從中心算起），
13）、節能模式：   15分鐘不用後自動進入待機模式
14）、LCD對比度： 32級可調
15）、光源： 12V/20W
16）、光源亮度：   16級可調
17）、加載電機：   3W,100V AC，4 rpm
18）、加載電機驅動方式： 無觸點SSR
19）、電源：   220V 50/ 60 Hz
20）、整機功耗：  ≤60W
21）、主機尺寸：   490×320×550 mm
22）、主機重量：  約35 kg
主要附件：
顯微維氏壓頭            物鏡(10 ×、40× )         10×數字式測微目鏡
十字試台                 薄片夾持台                 平口夾持台
細絲夾持台               水平調節螺釘               水平儀
維氏硬度塊                光電接口                  攝像系統
硬度分析軟件              視頻線                    安裝光盤等
電腦及顯示器             彩色噴墨 打印機
NK-201硬度分析軟件簡介：
本機系統的測量與控制是采用高分辨圖像裝置，将壓痕清晰的顯示在電腦屏幕上。通過軟件對信号轉換，自動測量出試驗壓痕的硬度值。可進行定點和連續測試過程繪制出深度與梯度曲線圖示。支持WIN9X、WINNT、WIN2000、WINXP等操作系統。可以對顯微維氏，克努普，滲碳層等進行試驗。硬度值可以進行多種形式的自動轉換。根據需要可以選擇高倍或低倍物鏡。圖像清晰度：＞540線。對圖像可以進行對比度，光亮度等的調節。對圖像文件、數據文件，可以分别打開、存儲。打印等處理。能随時查看數據文件和圖像文件，數據文件采用表格和曲線的形式打印。該電腦微機自動測量系統也可選配本公司制造的DHV-1000、XHV-1000、MHV-1000和 HVS/5、10、30、50等型号數顯顯微/維氏硬度計上。本機除原機配置外另配有專用光電接口、CCD攝像頭、電腦、打印機、圖像采集卡、圖像測試軟件等。
功能：
1、滿足每次加載荷和每次讀取壓痕的逐次實驗，也可以作連續加載後連續讀取壓痕的連續試驗（加配自動平台及控制系統），
2、可在顯示器上直接觀察測量壓痕，用鼠标測量精确度高。
3、可以方便的設定試驗條件，顯示結果等均可清楚快捷地操作及顯示。
4、可以實現單點測量可随機測量多點、統計測量數據，
5、可以方便計算硬化層深度，并做統計，輸出報告，
6、方便測量硬化層各點硬度，并能制作硬度曲線，輸出硬度檢測報告等。
7、方便快捷，精度高，同一性好。

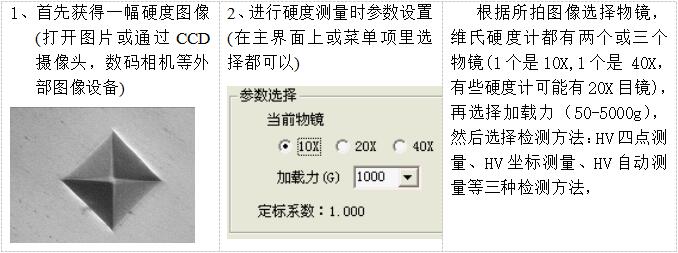

測量方法：

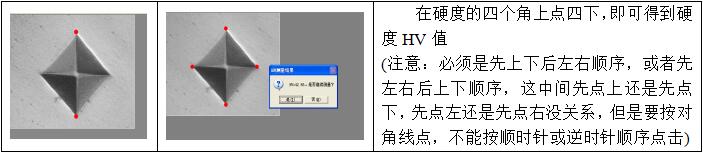

檢測方法一：進行“HV四點測量”：

檢測方法二：進行“HV坐标測量”：

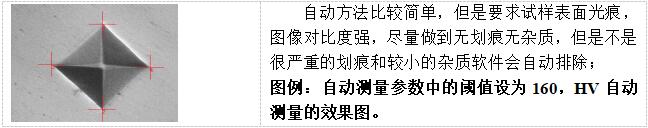

檢測方法三：HV自動測量


硬化層深度測量

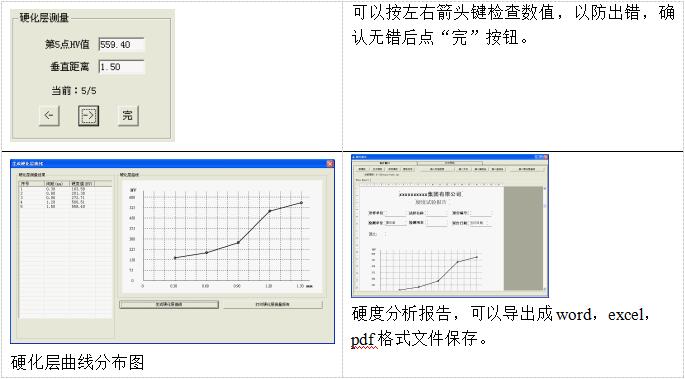

獲得硬度随深度變化的曲線，了解到延垂直于表面的方向硬度變化的情況

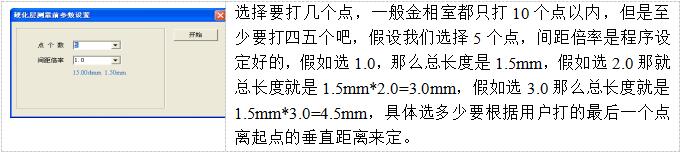

1.先進行硬化層測量前參數設置

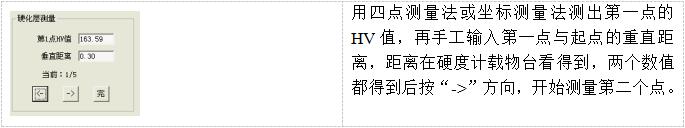

2.開始測量流量，拍照，獲得第一點硬度照片

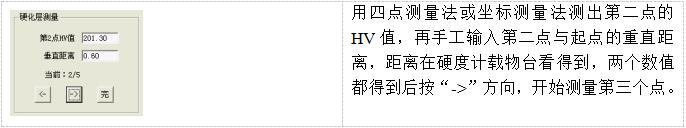

3、在硬度計找到第二點，再拍照，獲得第二點硬度照片

4、依次完成第三點第四點第五點的測量
