硬化混凝土氣泡間距系數檢測方法(直線導線法)：

D.1  本方法适用于檢驗混凝土的氣泡參數，也适用于對引氣劑品質進行評定。

D.2  本方法是在硬化混凝土中取任意直線，某一組分在此直線上所截取的線段長度總和與此直線全長的比值，即爲該組分在混凝土中的體積含量。通過測定硬化混凝土中氣泡的數量、體積含量，計算混凝土的氣泡比表面積、含氣量和氣泡間距系數等。

D.3  試驗設備如下：

a) 測量顯微鏡：具有目鏡測微尺和物鏡測微尺，放大倍數爲80倍~128倍。目鏡測微尺最小讀數爲10μm。載物台能縱、橫向移動，移動範圍分别不小于50mm和100mm。

b) 顯微鏡照明燈：聚光型燈。

c) 切片機、磨片機、抛光機。

D.4  試驗數量應符合下列規定：

     每組至少三個試件。每組試件的觀測總面積和導線總長度應符合表D.1的規定。

表D.1  最小觀測總面積及最小導線總長度

D.5  試驗應按下列步驟進行：

a) 從硬化混凝土試件上沿垂直于澆注面方向鋸下試樣後，洗刷幹淨，分别采用400号和800号金剛砂将試樣觀測面仔細研磨。每次磨完後應洗刷幹淨，再進行下次研磨。在抛光機轉盤的呢料上塗刷氧化鉻進行抛光，并再次洗刷幹淨後，在105℃±5℃的烘箱中烘幹，然後置于顯微鏡下試測。當強光低入射角照射在觀測面上時，若觀測到表面除了氣泡截面和骨料孔隙外，視域基本平整，氣泡邊緣清晰，并能測出尺寸爲10μm的氣泡截面，即可認爲該觀測截面已加工合格。

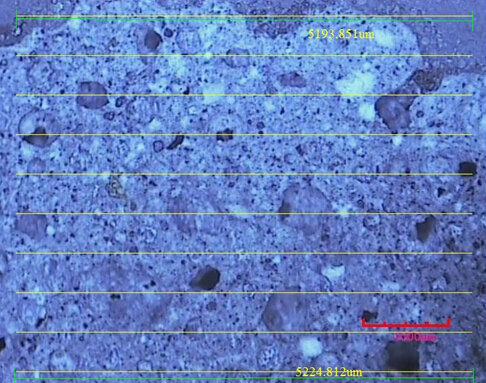

b) 正式觀測前，用物鏡測微尺校準目鏡測微尺刻度，并在觀測面兩端附貼導線間距标志，使選定的導線長度均勻地分布在觀測面範圍内。調整觀測面的位置，使十字絲的橫線與導線重合，然後用目鏡測微尺進行定量測量。從第一條導線起點開始觀察，分别測量并記錄視域中氣泡個數及測微尺所截取的每個氣泡的弦長刻度值。根據需要，也可增測氣泡截面直徑。第一條導線測試完後再按順序對第二、三、四……條導線進行觀測，直至測完規定的導線長度。

D.6  試驗結果計算與處理如下：

根據直線導線法觀測的數據，按公式（D.1）～（D.8）計算各參數，計算結果取三位有效數字：

a)  氣泡平均弦長按公式（D.1）計算：

  ………………… (D.1)

式中：    ——氣泡平均弦長，單位爲厘米；

——全導線所切割氣泡弦長總和，單位爲厘米；

N——全導線所切割的氣泡總個數。

b) 氣泡比表面積按公式（D.2）計算：

   …………………… (D.2)

式中： a——氣泡比表面積，單位爲平方厘米每立方厘米（cm²/cm³）。

c) 氣泡平均半徑按公式（D.3）計算：

  ……………… (D.3)

式中：

r——氣泡平均半徑，單位爲厘米。

d)  硬化混凝土中的空氣含量按公式（D.4）計算：

 ………………………… (D.4)

式中：

A——硬化混凝土中的空氣含量（體積比）；

T——全導線總長，單位爲厘米。

e)  1000mm³混凝土氣泡個數按公式（D.5）計算：

   …………………… (D.5)

式中： ——1cm³混凝土中的氣泡個數。

f)  每cm導線切割的氣泡個數按公式（D.6）計算：

   …………………… (D.6)

式中： ——平均每1cm導線切割的氣泡個數。

g)  氣泡間距系數按式D.7、式D.8計算：

當混凝土中漿氣比P/A大于4.33時：

  …………… (D.7)

式中： P——混凝土中水泥淨漿含量（體積比，不包含空氣含量）；

——氣泡間距系數，單位爲厘米。

當混凝土中漿氣比P/A小于4.33時：

    …………………… (D.8)

C20混凝土配方：

氣泡間距系數：

L=P/4N
